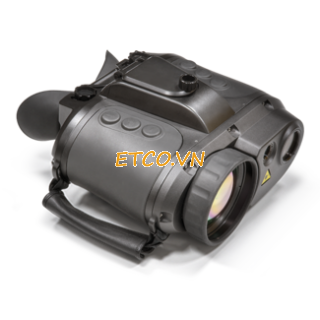

Camera hình ảnh nhiệt ICS30LRF- Trotec(Germany)
Các Camera hình ảnh nhiệt ICS30LRF kết hợp những ưu điểm của một máy ảnh hồng ngoại hiệu quả với thước đo laser phạm vi rộng, cho thấy khoảng cách của người phát hiện hoặc xe trong thời gian thực và trực tiếp trên màn hình OLED độ phân giải cao. Sự kết hợp này làm cho ICS30LRF có một hệ thống hình ảnh nhiệt linh hoạt cho các đối tượng phát hiện, nhận dạng và xác định.
Thông số kỹ thuật
Xuất xứ: Đức
Hãng sản xuất: Trotec
Hiệu suất hình ảnh bức xạ
Loại Detector: Microbolometer
Độ phân giải Detector 384 x 288 pixel
Vùng phổ 8-14 micromet
Nhiệt độ nhạy <0,1 ° C
Hình ảnh lặp đi lặp lại tần số 50/60 Hz
Độ phân giải hình học 1,5 mrad
Ống kính tiêu chuẩn 11 ° x 8,2 °
Tối thiểu chiều dài tiêu cự 10 m ~ ∞
Tầm nhìn (FOV) 11 ° x 8,2 °
Hiệu quả hình ảnh (tích hợp máy ảnh kỹ thuật số)
Video chuẩn PAL / NTSC
Hiển thị
OLED
b / w
đơn sắc
Giao kết
Composite video (video ra)
Phạm vi phát hiện
Phương tiện đi lại [m] 1.500
Người [m] 1.000
Phạm vi xác định
Phương tiện đi lại [m] 1.000
Người [m] 500
Nguồn cung cấp
Thông qua pin (Li ion, pin máy quay tiêu chuẩn)
Thời gian hoạt động > 4 h
Thiết bị điều khiển
Nút ấn
Thông qua bộ điều khiển phím điều khiển
Tổ chức bộ nhớ
Phương tiện lưu trữ :thẻ SD
Tập tin định dạng JPG xạ
Định dạng tập tin không xạ nhiệt để phim MPEG 4
Điều kiện xung quanh
Hoạt động - min. nhiệt độ [° C] -30
Hoạt động - tối đa. nhiệt độ [° C] 50
Lưu trữ - min. nhiệt độ [° C] -40
Lưu trữ - tối đa. nhiệt độ [° C] 70
Độ ẩm min. [%] 10
Độ ẩm tối đa. (không ngưng tụ) [%] 95
Loại bảo vệ IP54 IEC 529
sốc 25g IEC 68-2-29
rung 2G IEC 68-2-6
Laser
Phân loại 3
Bước sóng [µm] 1,06
Độ rộng xung [ns] 10
Năng lượng xung [mJ]> 5
Phạm vi hoạt động [m]> 200
Phạm vi [m] tối đa. 5.000
Độ chính xác [m] ± 5
Thời gian khởi động <20 giây.
Thiết kế vỏ: Nhựa-kim loại
Trọng lượng [kg] <2,50
Kích thước
Chiều dài [mm] 236
Chiều rộng [mm] 176
Chiều cao [mm] 104
Bộ đi kèm
Có thể tháo rời bộ điều khiển màn hình TFT
Hướng dẫn vận hành
Li-ion :2 x
Bộ sạc pin với sạc chỉ báo tình trạng
cáp video
Tích hợp chức năng pan-tilt với cao dán nam châm cao su cốc hút
Cáp mở rộng cho các đơn vị kiểm soát ống nhòm
Đơn vị cung cấp điện với nguồn điện cáp
Xác định được giá trị đo và chức năng
Chức năng và thiết bị
Lấy nét bằng tay
chân
Tiết kiệm của phi xạ MPEG-4 IR video trực tiếp trên thẻ SD
Tiết kiệm hình ảnh hồng ngoại không phóng xạ cá nhân trực tiếp trên thẻ SD
Ngược lại tự động và cài đặt độ sáng
Zoom kỹ thuật số 1x
Ức chế tiếng ồn (3x trung bình)
Tự động điều chỉnh nhiệt độ
Điều chỉnh bằng tay độ sáng và độ tương phản
Độ nét cao màn hình OLED màu xám quy mô
Bộ điều khiển hai mắt với bồi thường đi-ốp và eyecup
chân máy lắp
Màu sắc hiển thị màu xám và màu xám ngược
chức năng Freeze
Máy ảnh điều khiển từ xa sử dụng thiết bị điều khiển ống nhòm qua cáp mở rộng
Khoảng cách chỉ cho các đối tượng trực tiếp trong hình ảnh nhiệt (m hoặc inch)
