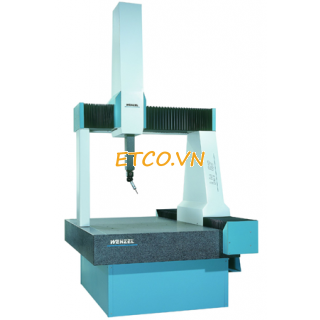

Máy CMM- Hệ thống đo 3D

Hệ thống đo 3D

Thống số kỹ thuật
Khối lượng 300 Kg
Dải đo (X, Y, Z) = (500, 700, 500) mm
Độ chính xác theo tiêu chuẩn DIN EN ISO 103602- 2
(TP 200):
MPEe (µm) = 2, 2 + L/300
MPEp (µm)= 2,2 µm
Tốc độ đo: 520 mm/s; gia tốc đo 2000 mm/s2
Môi trường hoạt động:
Nhiệt độ: 18-220C
Độ ẩm tương đối: 40-70 %
Nguồn điện: 1 phase, 115/230V ± 10%, 50/60 Hz"
Bộ điều khiển CNC 3 trục WenZel:
Cho hệ điều khiển bằng tay
Cho hệ thống máy tính"
Phần mềm Wenzel DMIS, Metrosoft CM version 3.110
Hệ thống máy tính:
- Intel® Core™ i5, 4GB RAM, 500GB HDD
- Graphics Card, NVdia GeForce 256MB RAM
- DVD-RW
- Bàn phím UK
- Interface card RS232 PCI
- Windows 7 Professional
- Máy in màu
- Màn hình 23'', TFT
Hệ thống đầu dò có gắn động cơ riêng:
Đồ gá PH10M
Đầu dò TP 200
PAA1 Adapter, cables kết nối"
Bộ mũi dò M2 gồm 18 chiếc
Quả cầu chuẩn đường kính 25 mm
Đầu quét Laser Wenzel Shapetracer cho thiết kế ngược: (tùy chọn)
Kích thước: 100 x 68 x 50 mm
Khối lượng: 230 g
Độ chính xác < 20 µm
Tốc độ quét: 48000 điểm/s
Loại Laser: thẳng, loại II
