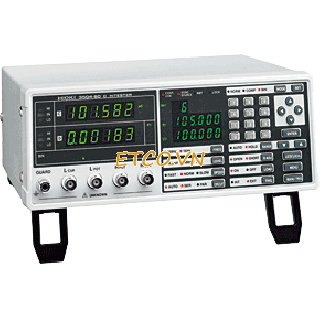

Máy đo LCR Hioki 3504-60
Hãng: Hioki
Model: 3504-60
Xuất xứ: Japan
THÔNG SỐ KĨ THUẬT
- Thông số đo: Cs, Cp , D
- Độ chính xác: C: ±0.09 % , D: ±0.0016
- Tần số thử: 120Hz, 1kHz
- Mức độ tín hiệu đo:
100mV (3504-60 only), 500mV, 1V rms
Phạm vi đo CV 100mV: Lên tới 170μF (Tần số nguồn 1kHz), Lên tới 1.45mF (Tần số nguồn 120Hz)
Phạm vi đo CV 500mV: Lên tới 170μF (Tần số nguồn 1kHz), Lên tới 1.45mF (Tần số nguồn 120Hz)
Phạm vi đo CV 1V: Lên tới 70μF (Tần số nguồn 1kHz), Lên tới 700μF (Tần số nguồn 120Hz)
- Điện trở đầu ra: 5Ω
- Hiển thị: LED (6 chử số , Giá trị phụ thuộc thang đo)
- Thời gian đo: điển hình 2ms (1 kHz, Chế độ nhanh)
- Chức năng:
Chức năng kiểm tra thiết bị đầu cuối liên lạc(3504-60 )BIN (giá trị đo có thể được phân loại theo cấp bậc) (3504-50, 3504-60), Kích hoạt đồng bộ đầu ra, Cài đặt cấu hình có thể lưu trữ, So sánh, Lấy giá trị trung bình, Loại bỏ Low-C, xác định Chatter, EXT. I / O, RS-232C (tất cả các Model tiêu chuẩn)- Nguồn: Selectable 100, 120, 220 or 240V AC ±10%, 50/60Hz, 110VA max.
- Kích thước, Khối lượng: 260mm(10.24in)W × 100mm(3.94in)H × 220mm(8.66in)D, 3.8kg(134.0oz)
- Phụ kiện đi kèm: Dây nguồn(1), cấu chì(1)
- Thời gian bảo hành: 12 tháng
| Measurement parameters | Cs, Cp (capacitance), D (loss coefficient tan δ) |
| Measurement ranges | C: 0.9400 pF to 20.0000 mF, D: 0.00001 to 1.99000 |
| Basic accuracy | (typical value) C: ±0.09 % rdg. ±10 dgt., D: ±0.0016 Measurement accuracy = Basic accuracy × B × C × D × E, B to E is coefficient |
| Source frequency | 120Hz, 1kHz |
| Measurement signal level | 100mV (3504-60 only), 500mV, 1V rms Measurement range CV 100mV: up to 170μF range (Source frequency 1kHz), up to 1.45mF range (Source frequency 120Hz) Measurement range CV 500mV: up to 170μF range (Source frequency 1kHz), up to 1.45mF range (Source frequency 120Hz) Measurement range CV 1V: up to 70μF range (Source frequency 1kHz), up to 700μF range (Source frequency 120Hz) |
| Output resistance | 5Ω (In open terminal voltage mode outside of the CV measurement range) |
| Display | LED (six digits, full scale count depends on measurement range) |
| Measurement times | 2ms typical (1 kHz, FAST mode) Actual measurement time depends on measurement configuration settings |
| Function | 4-terminal contact check function (3504-60 only) BIN (measurement values can be classified by rank) (3504-50, 3504-60), Trigger-synchronous output, Setting configurations can be stored, Comparator, Averaging, Low-C reject (bad contact detection), Chatter detection, EXT. I/O, RS-232C (all models standard), GP-IB (3504-50, 3504-60) |
| Power consumption | Selectable 100, 120, 220 or 240V AC ±10%, 50/60Hz, 110VA max. |
| Dimensions, mass | 260mm(10.24in)W × 100mm(3.94in)H × 220mm(8.66in)D, 3.8kg(134.0oz) |
| Supplied accessories | Power cord × 1, Spare fuse × 1 |
