Máy đo tỉ số máy biến áp 3 pha

Máy đo tỉ số máy biến áp 3 pha

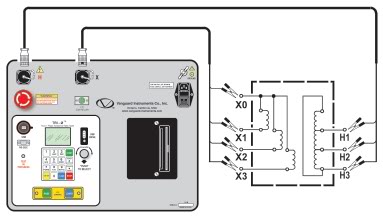

TRI-PHASE là thiết bị đo tỉ số MBA với 3 pha thực thỏa mãn tiêu chuẩn đo lường IEEE C57.12.90. đầu ra của TRI-PHASE cung cấp đồng điện áp kích thích tới 3 cuộn dây nhất thứ của MBA.

Thông số kĩ thuật máy đo tỷ số máy biến áp:

• Nhà sản xuất : VANGUARD / USA
• Chủng loại thiết bị : Máy đo tỷ số vòng dây máy biến áp ba pha
• Model :  TRI-PHASE

Thông số kỹ thuật chính:

• Nguồn cung cấp: 3A, 100-240 Vac, 50/60 Hz
• Dải đo tỷ số biến: 0.8 - 15,000 ( độ phân giải 5 chữ số )
• Cấp chính xác:
• 0.8 – 999: ±0.1%, 1000 – 1599: ±0.2%, 1600 – 9999: ±1%,10,000-15,000: 1.5% @ 8 Vac
• 0.8 – 999: ±0.1%, 1000 – 1599: ±0.2%, 1600 – 9999: ±1%,10,000-15,000: 1.5%  @ 40 Vac
• 0.8 – 999: ±0.1%, 1000 – 1599: ±0.2%, 1600 – 9999: ±1%,10,000-15,000: 1.5%  @ 100 Vac
• Điện áp thử nghiệm: 3 pha, 8 Vac, 1 A; 40 Vac, 0.2 A; 100 Vac, 0.1 A
• Dải đo dòng kích từ: 0 - 2A, cấp chính xác : ± 0.1mA, ± 2% giá trị đọc (±1 mA)
• Góc pha đo được : 0 – 360oC, cấp chính xác : ± 0.2 độ ( ± 1 chữ số )
• Màn hình hiện thị : LCD (64x128 điểm ảnh), có thể xem trực tiếp dưới ánh sáng mặt trời hoặc môi trường thiếu ánh sáng
• Máy in : Tích hợp máy in nhiệt rộng 4.5 inches
• Cổng kết nối máy tính : 1 cổng RS-232C, 1 cổng USB
• Phần mềm kết nối máy tính : Phần mềm tương thích Windows XP/Vista  ( đi kèm thiết bị )
• Lưu trữ dữ liệu bên ngoài : 1 cổng cắm USB, có thể lưu đến 999 bản ghi trong USB ( ko đi kèm thiết bị )
• Khả năng lưu trữ bản ghi bộ nhớ trong : Có thể lưu trữ 112 bản ghi máy biến áp. Mỗi bản ghi bao gồm phẩn tiêu đề và 33 giá trị đọc.
• Khả năng lưu trữ chương trình thử nghiệm bộ nhớ trong : Có thể lưu trữ được 128 chương trình thử nghiệm máy biến áp.Chương  trình thử nghiệm có thể chuyển vào thiết bị từ máy tính PC qua cổng RS232C/USB hoặc qua cổng cắm USB
• Tiếp điểm chuyển mạch : 240 Vac, 1 A
• Điều kiện làm việc :
• Vận hành : -10oC – 50oC ( 15oF - +122oF )
• Bảo quản : -30oC – 70oC ( -22oF - +158oF )
• Độ ẩm tương đối lớn nhất : 90 % ở 40oC (104oF) , không đọng sương
• Độ cao so với mực nước biến lớn nhất : 2000 m
• Phụ kiện kèm theo:
• 1 Dây đo 1 pha dài 15-foot
• 1 Dây đo 3 pha dài 15-foot
• 1 Dây đo nối dài dài 25-foot
• 1 Dây nguồn
• 1 Dây tiếp địa
• 1 Dây kết nối máy tính RS-232
• 1 Dây kết nối máy tính USB
• 1 Túi đựng cáp
• 1 Đĩa CD phần mềm kết nối máy tính
• 1 Hướng dẫn sử dụng
• Kích thước , trọng lượng máy:
• Kích thước máy đo tỷ số : 53 cm (Dài) x 43 cm (Rộng) x 24 cm (Cao)
• Trọng lượng máy đo tỉ số máy biến áp : 15.8 kg
