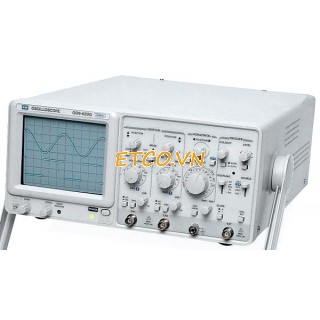

Máy hiện sóng tương tự, phát tín hiệu Gwinstek GOS-620FG (20Mhz, 2CH, 1Mhz)
THÔNG SỐ KỸ THUẬT:
Model : GOS-620FG
Hãng sản xuất : GW instek/Đài Loan
Xuất xứ : Trung Quốc
Bảo hành : 12 tháng
Chế độ máy phát:
Khoảng tần số: 0.1Hz ~ 1MHz
Dạng tín hiệu: sin, xung vuông, xung tam giác
Trở kháng đầu ra: 50Ω±10%
Điện áp: Trên 20Vpp ( mạch hở)
Méo sóng dạng sin không quá 2%
Độ không cân bằng xung vuông ±3% hoặc nhỏ hơn
*****************
Băng thông : 20Mhz
Độ nhạy: 5mV ~ 5V/div ±3%
Số kênh : 2
Rise Time : 17.5ns (khi x 5MAG khoảng 50ns)
Độ chính xác: ±3% (±5% khi x 10 MAG)
Trở kháng vào : 1MΩ // 25pF
Chế độ : CH1,CH2,DUAL(ALT,CHOP),ADD,CH2 INV
Độ nhạy thời gian :0.2μs ~ 0.5s/div ±3%
Trigger : CH1, CH2, ALT, LINE, EXT
Đầu vào: AC, DC, GND, Max 300V
Có chế độ X-Y
Tín hiệu đầu ra chuẩn: 20mV/div - 50Ω, 1kHz
Màn hình : 6 inch với 8x10 ô vuông, 2kV
Nguồn : AC 115/ 230V ±15%, 50Hz /60Hz
Kích thước : 310(W) x 150(H) x 455(D) mm
Khối lượng : 8.5Kg
Phụ kiện gồm: Que đo x2 , Hướng dẫn sử dụng, đầu cắm nguồn
