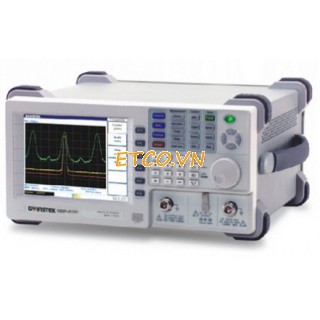

Máy phân tích phổ GW instek GSP-830

Máy phân tích phổ GW instek GSP-830

Thông số kỹ thuật máy phân tích phổ:

• Model : GSP-830
• Hãng : GW Instek
• Xuất xứ : Đài Loan
• Bảo hành : 12 tháng

Tần số:

• Tần số : 9Khz ~ 3Ghz
• Độ già hóa :± 10ppm, 0~50°C, 5ppm/năm
• Span : 2Khz ~ 3Ghz
• Nhiễu pha : -80dBc/Hz @1GHz 20kHz
• Sweep tiem : 50ms ~ 25.6s

Độ phân giải băng thông:

• Giải : 3kHz, 30kHz, 300kHz, 4MHz
• Độ chính xác : 15%

Biên độ:

• Giải đo :
• 103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm
• 117dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm
• 114dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
• Bảo vệ qua tải : Max. +30dBm, ±25VDC
• Mức tiêu chuẩn : 110dBm ~ +20dBm
• Độ chính xác : ±1dB

Tạo sóng đồng chỉnh (Phụ kiện tùy chọn):

• Tần số : 9k ~ 3Ghz
• Biên độ : -50dBm ~ 0dBm
• Độ chính xác :±1dB@100MHz, 0dBm
• Nhiễu hài : <-30dBc
• Kết nối : Kiểu N
• RF output VSWR: < 2:1

Thông số cơ bản khác:

• Mức nhiễu :
• <-135±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm
• <-149dBm/Hz, typical -152dBm/Hz: 15MHz ~ 1GHz, Ref.Level ≧-110dBm
• <-146dBm/Hz, typical -149dBm/Hz: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
• Độ méo hài : <-60dBc RF Input <-40dBm
• Đầu vào RF : N - F, 50 Ohm
• Điểm ghi : 10 điểm đỉnh
• Giao tiếp : RS232, USB, VGA, GPIB (Tùy chọn)
• Màn hình : 640x480, TFT LCD
• Nguồn :  AC 100 ~ 240V, 50/60Hz
• Khối lượng : 6kg
• Phụ kiện gồm : Đầu nguồn, HDSD, USB Cable
