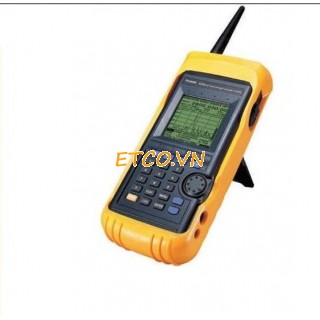

Máy phân tích sóng RF hiệu Protek 3920N
Thông số kỹ thuật:
Model : Protek 3290N
Thương hiệu : Protek
Bảo hành : 12 tháng
Tần số
Phạm vi: 100KHz-2900MHz
Độ phân giải : 3.125 KHz
Độ chính xác: TXO : ±3PPM, hiển thị: ±1.5PPM
Điều chế băng thông : Băng rộng FM 180KHz(-6 dB ),băng hẹp FM:12,5KHz,AM/SSB
Bước tần: 6,25 KHz
Lựa chọn tần số: Bắt đầu,dừng,cài đặt trung tâm
Biên độ
Phạm vi đo: -45dBm -110dBm
Đơn vị đo biên độ: dBm,dBmV,dBuV
Cấp độ chính xác tham chiếu : Băng rộng FM/AM/SSB :±2dB (20⁰C-30⁰C), băng hẹp FM :±2dB(20⁰C-30⁰C).
Phạm vi đo : 120dBm ˷ -90dBm
Độ ồn trung bình : Băng rộng FM :- 100dBm, băng hẹp FM/AM/SSB: -110dBm
Tỉ lệ : 0.2 dB/div,0,25 dB-hiển thị 5 div
Internal Atten : 10dB
Quét
Tốc độ: nhỏ nhất 500m/s
Nguồn Trigger : FM băng hẹp/FM băng rộng/AM/SSB
Chế độ Trigger : Free Run/Single Run/ Continous Wave/Squelch Run
Mức Trigger : Mức TTL
Chế độ tạo ra : Maker/Delta Maker/ Single power metter/Multi power metter
Bộ nhớ
Tối đa 100 dạng sóng và 100 điểm
Hiển thị
Kiểu : Mono STN LCD
Độ phân giải : 192X192 pixels
Đèn LCD : ON/OFF
Đầu vào
RF conector: Kiểu N, 50 Ohms
Đầu vào lớn nhất : +10dBm, 5V RMS
Tần số đầu vào
Phạm vi : 35MHz-2900MHz
RF conector : Kiểu BNC N ,50 Ohms
Hoạt động
Nhiệt độ hoạt động: 0⁰C-40⁰C
Độ ẩm : 35RH-85RH
Nhiệt độ bảo quản: 10⁰C-50⁰C
Nguồn cung cấp
Nguồn pin:Pin x 6pcs kiểu AA Ni-MH có thể xạc
Nguồn chuyển đổi : AC – 12 V
Tự động tắt nguồn : OFF/5min/10min/20min/30min.
Kích thước,trọng lượng
Kích thước :102rộng x 229 cao x45 dài (mm)
Cân nặng: 700 gram
Khác
Âm thanh : 0.5 W/8 ohms
Anten : Antenlưỡng cực (Chỉ nhận)
Giao tiếp RS232 : 9600bps, 19200bps, 38400bps, 57600bps, 115200bps,8 chân,MINI-DIN Conector
