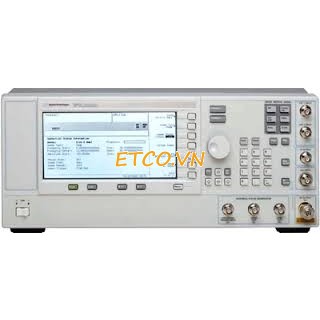

Máy phát tín hiệu Agilent E8257C
Agilent E8257C là máy phát tín hiệu hàng đầu với độ ồn, nhiễu thấp, năng lượng sóng cao. Agilent E8257C gồm các tính năng tiên tiến, khả năng đo quét liên tục, hoàn toàn tự động sử dụng mạng phân tích vô hướng Keysight 8757D.
Agilent E8257C có cấu trúc đáp ứng mọi yêu cầu kiểm tra.Tùy chỉnh PSG cho RF và các thử nghiệm vi sóng khác nhau, từ LO đồng hồ thay thế để xử lý sự cố đến các máy phát tín hiệu nhiễu. Một loạt các cải tiến ,tùy chọn và phụ kiện có sẵn. Kiến trúc mô-đun nên dễ dàng cấu hình PSG để giải quyết ứng dụng thử nghiệm cụ thể, không những phục vụ yêu cầu hiện tại mà còn các tùy chọn để nâng cấp trong tương lai.
Thông số kỹ thuật:
- Dải tần số: 250 kHz - 20 GHz
- Độ phân giải: 0.001 Hz
- Độ chính xác đầu ra: +/- 0.6 dB - +/- 1.2 dB
- Dải dầu ra: -20 dBm - +13 dBm
- Độ phân giải: 0.01 dB
- SSB Phase Noise : -134 dBc / 20Hz - -108 dBc / 20Hz.
Cấu hình tùy chọn:
- 007 Ramp sweep
- 0BV Service documentation, component level
- 0BW Service documentation, assembly level
- 1CM Rackmount kit
- 1CN Handle kit
- 1CP Rackmount kit with handles
- 1E1 Add step attenuator
- 1E6 Narrow pulse modulation ( 500 MHz-3.2 GHz )
- 1EA High RF output power
- 1ED Type N connector
- 1EM Moves all front panel connectors to rear panel
- 520 250kHz to 20 GHz
- 540 250kHz to 40 GHz
- 700 Standard low band pulse modulation
- 724 PSG calibration software
- 730 Chassis combo option for E8257C (UNM+UNP)
- 731 Chassis combo option for E8257C (UNM+UNR)
- 732 Chassis combo option for E8257C (1EM+UNP)
- 733 Chassis combo option for e8257C (1EM+UNR)
- AB2 Chinese E8257C PSG signal generators user's guide
- ABA United States - English documentation set
- ABD German E8257C PSG signal generators user's guide
- ABF French E8257C PSG signal generators user's guide
- ABJ Japanese E8257C PSG signal generators user's guide
- C04 Provide special name plate for australian defence force only
- C09 Moves all connectors to rear panel except for RF output
- C60 Reverse instrument airflow direction (operate environment <=25degC)
- H18 Warranted +18 dBm maximum leveled RF output power over 2GHz to 3.2GHz
- H2D Unspecified and non-warranted performance for frequencies below 2GHz
- H2X Increases maximum deviation by 2 times for FM and phase modulation
- H30 RF upconverter
- H31 Limits upper frequency to 31.8 GHz intended for China
- H3P Measures integrated phase noise performance
- HB6 Prevention of unauthorized firmware upgrade
- HEH Improve low band hamonics (freq range from 10MHz to 3.2 GHz) for an E8257C
- HFS Provide FM and ramp sweep simultaneously
- HS2 Provides sweep time up to 200 seconds for ramp sweep only
- RMKT Agilent refurbished product
- UK6 Commercial calbirations certifcate w/ test data
- UN5 Standard output power
- UNC Standard connector (3.5 mm)
- UNM Standard front and rear panel connector configuration
- UNN No step attenuator
- UNP Standard special purity
- UNR Enhanced phase noise.
