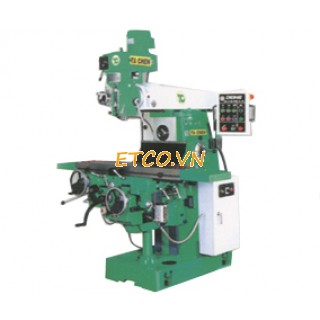

Máy Phay vạn năng - Đài loan
Thông số kỹ thuật
Kích thước bàn 325x1300mm
Hành trình trục X 1000mm
Hành trình trục Y 390 mm
Hành trình trục Z 450mm
Độ rộng rãnh T x khoảng cách 18 x 3 x 63.5mm
Tốc độ bước tiến ngang,dọc 15~700mm/min
Dẫn tiến nhanh 3000mm/min
Di chuyển nhanh Đầu đứng 800mm/min
Trọng lượng bàn 400kgs
Trục đứng
Tốc độ dầu đứng 75-3600rpm.(16 cấp)
Độ côn N.T.40
Hành trình nòng trục chính 140mm
Đường kính nòng 100mm
Tốc độ bước tiến đầu đứng 0.035,0.07,0.14mm
Xoay đầu đứng R&L,45 độ
Khoảng cách trục chính tới bàn) 105~555mm
Trục ngang
Khoảng cách giữa trục chính tới thân máy 135~670mm
Khoảng cách trục chính tới mặt bàn 0-520mm"
Độ côn N.T.40
Cấp tốc độ 85~1300rpm.(9 cấp)
Công suất động cơ trục ngang 3.5kW
Công suất động cơ trục đứng 3HP(2.2kW)
Công suất động cơ bước tiến 1.5kw
Công suất động cơ di chuyển đầu đứng 0.75kW
Công suất động cơ bơm làm mát 1/6(125W)
Trọng lượng 2540 / 2850kgs
Kích thước 1640 x 1900 x 2285mm
