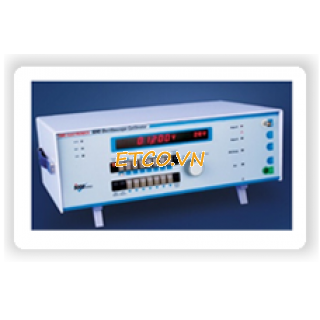

Thiết bị hiệu chuẩn máy hiện sóng 5045
Tính năng:
* 10mV – 220V sóng vuông/DC
* Tần số từ 0.1 – 100MHz
* Time Markers 10s – 10ns
* Fast Rise < 300ps
* Đầu vào tham chiếu bên ngoài
* Tùy chọn 2GHz Sweep
* Giao tiếp RS-232/USB/GPIB
Thông số kỹ thuật:
|
Chức năng |
Dải |
Thông số (± output + floor) |
Độ phân giải |
|
Tần số |
0.1Hz to 10MHz 20MHz to 100MHz |
± 0.1ppm ± 20ppm |
Cố định đầu ra trong 1, 2, 5, 10 bước |
|
Chu kỳ |
10s to 100ns 50ns to 10ns |
± 0.1ppm + 30ps ± 20ppm + 50ps |
|
|
Độ rộng xung |
100Hz, 1kHz, 10kHz |
Có thể thay đổi từ 0 – 100% |
|
|
Biên độ DC hoặc sóng vuông 1 kHz |
10mV to 200mV 200mV to 20V 20V to 220V 5mV to 200mV (50Ω) 200mV to 2V (50Ω) |
± 0.2% + 10μV ± 0.05% + 10μV ± 0.05% + 10μV ± 0.25% + 15μV ± 0.25% + 15μV |
10μV 1mV 10mV 100μV 1mV |
|
Fast Rise |
10MHz |
Thời gian tăng ít hơn 300ps (> 400mV pk-pk , 50Ω |
|
|
Biên độ tần số |
1.5 pk-pk 0.1 Hz – 100kHz, |
||
