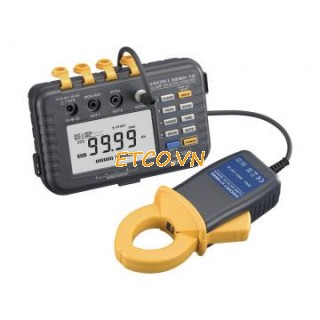

Ampe kìm đo dòng HIOKI 3290-10
Kiểu đo: DC, AC+DC (True RMS), AC (True RMS/ Giá trị trung bình)
Giá trị đỉnh màn hình: Giá trị tuyệt đối (của đỉnh dạng sóng)
Riêng biệt AC từ ngõ ra DC: Thành phần riêng biệt của AC, DC
Ngõ ra (terminal 1): Dạng sóng dòng điện giá trị hiệu dụng (2 V / cài đặt thang đo), giá trị tần số (1 VDC / cài đặt thang đo)
Ngõ ra (terminal 2): Dòng hiệu dụng/Ngõ ra báo pin yếu
Integral current measurement : ±, +, - giá trị dòng thực, trung bình
Theo giỏi quá trình đo : Thời gian hoạt động, tổng số lần đo
Cài đặt hẹn giờ: 99 giờ, 59 phút. (có thể lặp lại tới 20 lần)
Lưu giữ liệu: Đỉnh, giá trị thực, thời gian hoạt động, hoặc các thông số khác
- Độ chính xác cơ bản đo dòng DC: (chọn mua thêm kìm đo)
+ 20.00/ 100.0A (sử dụng đầu đo 9691): ±1.3 % rdg. ±0.10 A/ ±0.5 A
+ 20.00/ 200.0A (sử dụng đầu đo 9692): ±1.3 % rdg. ±0.10 A/ ±0.5 A
+ 200.0/ 2000A (sử dụng đầu đo 9693): ±1.8 % rdg. ±1.0 A/ ±5 A
- Độ chính xác cơ bản đo dòng AC (45-66Hz)
+ 20.00/ 100.0A (sử dụng đầu đo 9691): ±1.3 % rdg. ±0.08 A/ ±0.3 A
+ 20.00/ 200.0A (sử dụng đầu đo 9692): ±1.3 % rdg. ±0.08 A/ ±0.3 A
+ 200.0/ 2000A (sử dụng đầu đo 9693): ±1.3 % rdg. ±0.8 A/ ±3 A
Dải đo tần số: 1.00Hz đến 1000Hz, Độ chính xác cơ bản: ±0.3% rdg. ±1dgt.
Hệ số đỉnh: > 2.5, hoặc dải giá trị đỉnh của đầu đo
Đặc tính tần số: DC, hoặc 1 Hz đến 1 kHz
Theo giỏi ngõ ra: Dựa vào đầu đo
Chức năng khác: Thay đổi thời gian đáp úng, lọc (fc=550 Hz)
Nguồn cung cấp: LR6 (AA) alkaline batteries × 4, dụng 22 giờ liên tục, hoặc AC adapter 9445-02/-03 (chỉ áp dụng cho model 3290-10)
Kích thước, khối lượng: 155 mm W × 98 mm H × 47 mm D, 545 g
Phụ kiện kèm theo: dây xách ×1, LR6 (AA) alkaline batteries × 4
Hãng sản xuất: Hioki Nhât
Xuất xứ: Nhật
Bảo hành: 12 tháng
Ampe kìm HIOKI 3290-10 chứa đựng tất cả chức năng bạn cần trong 1 thiết bị với nhiều mức tùy chỉnh hữu dụng. Tính năng đo True RMS, nhiều lựa chọn cho: cảm biến cho mức cường độ dòng điện khác nhau, tín hiệu đầu ra, phương pháp đo lường; lọc tạp âm, cài đặt hẹn giờ..
| All the Functions You Need for Measurement at DC or 1Hz and Up |
 |
|
|
| 3290 | 3290-10 | |
| Measurement method | DC, AC+DC (True RMS), AC (True RMS/ Average rectified) | DC, AC+DC (True RMS), AC (True RMS) |
| Peak value display | Absolute value (of waveform peak) | Polarities independently (±peak value of waveform, in DC mode) |
| Separate AC from DC output | Separate constituent element of AC, DC | None |
| Output (terminal 1) | Current waveform or true RMS value (2 V / setting range), Frequency value (1 VDC / setting range) | Current waveform or true RMS value (2 V / setting range) |
| Output (terminal 2) | Rms current/Low-battery warning switch | Current integral value (1 VDC / setting range) |
| Integral current measurement | None | ±, +, - integral, average value |
| Rate measurement | None | Operating time rate, total measurement time |
| Timer settings | None | 99 hr, 59 min. (for repeated up to 20 times) |
| Data storage | None | Peak, integral value, operating time rate, or other |
| Basic accuracy at DC current | 20.00/ 100.0A (using the CT9691 sensor): ±1.3 % rdg. ±0.10 A/ ±0.5 A 20.00/ 200.0A (using the CT9692 sensor): ±1.3 % rdg. ±0.10 A/ ±0.5 A 200.0/ 2000A (using the CT9693 sensor): ±1.8 % rdg. ±1.0 A/ ±5 A |
|
| Basic accuracy at AC current (45 to 66 Hz) |
20.00/ 100.0A (using the CT9691 sensor): ±1.3 % rdg. ±0.08 A/ ±0.3 A 20.00/ 200.0A (using the CT9692 sensor): ±1.3 % rdg. ±0.08 A/ ±0.3 A 200.0/ 2000A (using the CT9693 sensor): ±1.3 % rdg. ±0.8 A/ ±3 A |
|
| Voltage measurement | None | |
| Frequency measurement | 1.00Hz to 1000Hz, Basic accuracy: ±0.3% rdg. ±1dgt. | |
| Crest factor | 2.5 or later, or rated peak value of sensor | |
| Frequency characteristic | DC, or 1 Hz to 1 kHz (accuracy guaranteed range) At monitor output: based on the using sensor |
|
| Other functions | Selectable of response time, filter (fc=550 Hz) | |
| Power supply | LR6 (AA) alkaline batteries × 4, Continuous use : 22 hr, or AC adapter 9445-02/-03 (The 3290-10 only: external power supply possible) | |
| Dimensions, mass | 155 mm (6.10 in) W × 98 mm (3.86 in) H × 47 mm (1.85 in) D, 545 g (19.2 oz) | |
| Supplied accessories | Carrying strap ×1, LR6 (AA) alkaline batteries × 4, Instruction manual ×1 | |
| Basic specifications (Accuracy guaranteed for 1 year, or opening and closing of the clamp sensor 10,000 times) |
|
