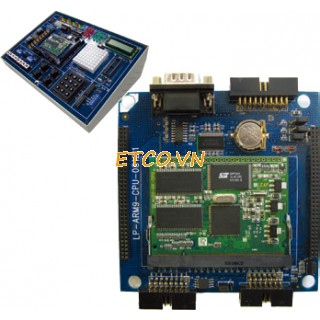

Bộ thực hành thiết kế hệ thống chíp ARM Leaptronix LP-2900 + LP-ARM9-2410-KIT
Hãng sản xuất: Leaptronix
Model: LP-2900 + LP-ARM9-2410-KIT
Xuất xứ: Đài loan
Bảo hành: 12 tháng
Thông số kỹ thuật: Bộ thực hành thiết kế hệ thống chíp ARM Leaptronix LP-2900 + LP-ARM9-2410-KIT
+ CPU：SAMUNG S3C24C10x
+ FPGA：XILINX XC3S250E PQFP208
+ Truyền thông：RS-232 / JTAG
+ Nguồn:100V AC~240V AC (Auto-Switching)
+ Tần số：50 / 60Hz
+ Kích thước：32cm x 22.6cm x 3.0 / 8.56cm
+ Trọng lượng：3.5Kg
- Nội dung thực hành
+ Bộ ARM SOC Unit：
* Thiết lập môi trường phát triển và thủ tục
* Biên dịch C vàAssembly với các ví dụ
* Nạp chương trình ví dụ
* Thực hành ngoại vi SOC
+ Bộ nhớ
* I²C EEPROM
* SPI FLASH
* NAND FLASH
* NOR FLASH
+ Đầu ra
* Led ma trận 2 màu 8x8
* Màn hình LCD16 x 2
* 6 led 7 vạch
* 3 x 4 LED đơn
* Còi
+ Bộ tuyến tính
* Chuyển đổi AD 8 bit
* Chuyển đổi DA 8 bit
Cung cấp gồm: nền tảng LP-2900, modul LP-ARM9-2410-KIT, CD x1 (chương trình demo và HDSD), cáp USB to RS-232, Cáp nguồn
Quý khách nên mua thêm 1 máy phân tích logic sau để thực hành theo gói giải pháp của hãng nếu cần:
Máy phân tích logic: LA-2025, LA-2050, PLA-1016, PLA-2532
ARM DESIGN & EXPERIMENT TRAINER LP-2900+LP-ARM9-2410-KIT
ARM Chip System Design & Experiment Platform
Bring You into System & Embedded World
Introduction
LP-2900 + LP-ARM9-2410 utilize ARM9-32bits chip for learning RISC Microprocessor.
It's no need the complex operation system and difficult development process, directly enter CPU command and I/O interface control learning. Let you easily enter SOC and embedded world.
Features
Support Samsung S3C24C10 x 32-bits RISC Microprocessor which is under SARM920T frame.
Use Xilinx Spartan-3E FPGA XC3S250E PQFP208 which contains 250,000 logic gate counts. Let you process ARM+FPGA experiments or topic research.
Modular design, able to change other CUP boards for learning.
Provide BootLoader function, able to use C or Assembly for writing Language, via the cable to download to the LP-2900 platform for experiment and verification.
Able to connect to PC via RS-232 interface. Use the simple terminal program for control and process program download and execute.
Able to download the program and programming on the NOR Flash Memory on the LP-2900 platform for stand-alone operation.
Provide JTAG interface, when writing the program, able to use ADS or RealView for single step trace and debug.
Provide logic analyzer interface, able to view the SPI, I2C, UART and PWM waveform for analysis. If you use Leaptronix LA or PLA, you can view the protocol decoder as well.
If you already have LP-2900, you just purchase LP-ARM9-2410 module for upgrade to ARM9 training kit
Specifications
CPU：SAMUNG S3C24C10x
FPGA：XILINX XC3S250E PQFP208
Communication：RS-232 / JTAG
Power：100V AC~240V AC (Auto-Switching)
Frequency Range：50 / 60Hz
Dimension：32cm x 22.6cm x 3.0 / 8.56cm
Weight：3.5Kg
Operation Altitude：up to 5000m
Operation Humidity：20% ~ 70%(non-condensing)
Operation Temperature：+5˚C ~ +45˚C
Experimental Contents
ARM SOC Unit：
1. Establish development environment and procedure
2. C and Assembly compile and example
3. Boot-loader utility and example
4. SOC peripheral experiment
Memory Unit：
1.I²C EEPROM
2. SPI FLASH
3. NAND FLASH
4. NOR FLASH
Output Unit
1. 8x8 two colors dot matrix LED x 1
2. LCD16 x 2 display x 1
3. 6 digit, 7 segment display x 1
4. 3 x 4 LED output
5. Buzzer x 1
Linear Unit
1. 8 bit D/A converter x 2
2 .8 bit A/D converter x 1
Recommended Bundling Instruments
Leaptronix：LA-2025, LA-2050, PLA-1016, PLA-2532
Standard Accessories
LP-2900 platform x1
LP-ARM9-2410-KIT module x1
CD x1 (Demo program and user’s manual are included)
USB to RS-232 cable x1
Power cable x1
