Kính hiển vi đo lường
Kính hiển vi Đo lường nhanh hơn với mẫu lớn hơn
Hệ thống tích hợp giúp giảm diện tích chiếm chỗ
Bộ phận chính kết hợp cả bộ đếm và hệ thống điện tử giúp cải thiện diện tích chiếm chỗ và dễ dàng sử dụng. Đời máy này cũng được tích hợp cổng giao tiếp RX-232 giúp dễ dàng kết nối và chuyển dữ liệu tới một máy vi tính hoặc một thiết bị ngoại vi khác như máy in.
Bàn soi kiểu khớp ly hợp cỡ lớn giúp kiểm tra nhanh chóng trên một vùng rộng
Bàn soi Olympus 250 x 150mm giúp cung cấp phạm vi đo lường lớn 250 x 150mm với cơ chế cơ học tiếp hợp/ly hợp cho phép nhanh chóng chuyển đổi giữa chỉnh thông thường và chỉnh tinh chỉ với một nút bấm. Bàn soi linh hoạt di chuyển theo mọi hướng cho phép kiểm tra nhanh chóng và chính xác những mẫu lớn. Điêu này cũng cho phép đo lường nhiều mẫu trên cùng một bàn soi.
Bàn soi kiểu khớp ly hợp cỡ lớn
Độ bền cao cùng với khả năng đo lường siêu chính xác
Thân máy và bàn soi bền chắc giúp chống chịu với mọi sự thay đổi của môi trường
Độ chính xác là một yếu tố quan trọng nhất của bất kỳ thiết bị đo lường nào. Ngoài ra, việc duy trì độ bền và ổn định của thiết bị trong một thời gian dài cũng là yếu tố ảnh hưởng đến các phép đo đạc. Chính vì những lý do này mà OLYMPUS đã thiết kế dòng thiết bị này với thân máy có độ bền cao và bàn soi cực kỳ chính xác giúp chống chịu với mọi thay đổi của môi trường xugn quanh. Việc kết hợp giữa cơ chế cơ học dẫn tuyến tính cùng hệ thống thước chia độc đáo, OLYMPUS đã đáp ứng mọi nhu cầu về đo lường của khách hàng với độ tin cậy và chính xác cao.
Phân tích FEM
Thước chia quang học với độ phân giải dưới micrômét
Thước chia chính xác là một yếu tố quyết định đến độ chính xác của các quá trình đo đạc của kính hiển vi. Đời máy STM6 sẽ đo đạc và xử lý điện tử những thông tin quang được thu từ thước chia quang học của OLYMPUS.
Thước chia quang học

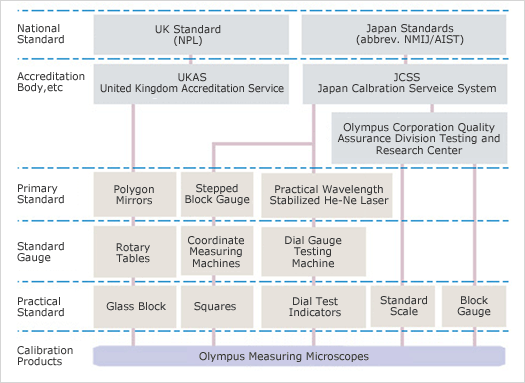

Hệ thống truy nguyên thỏa mãn các tiêu chuẩn quốc tế
Olympus duy trì điều kiện ổn định cao nhất dựa vào việc sản xuất và lắp ráp bàn soi nhằm đảm bảo độ chính xác cao. Tại nhà máy của OLYMPUS với nhiệt độ được điều khiển, các kỹ sư OLYMPUS tay nghề cao tiến hành gia công cơ khí chính xác cao với những vật liệu linh kiện được lựa chọn cẩn thận cùng các quá trình xử lý và hoàn thiện sản phẩm tinh vi.
Hệ thống truy nguyên kính hiển vi đo lường
Đời máy STM6 được thiế kế chú trọng v was Designed with Emphasis on Ease of Use
Bộ phận chỉnh tiêu cự tự động bằng mô tơ với đo lường nhanh theo trục đứng Z
Đời máy STM6 được trang bị bộ phận điều chỉnh tiêu cự tự động bằng mô tơ giúp cải thiện đáng kể khả năng vận hành khi lấy nét và đo đạc chiều cao hoặc độ sâu. Với 5 bước điều khiển vận tốc mô tơ trục đứng Z, giảm đáng kể những thao tác bằng tay trong quá trình vận hành thiết bị..
Bộ đếm được bố trí lý tưởng cho việc quan sát kết quả
Bộ đếm tích hợp được gắn ngay trên thân của kính hiển vi với màn hình hiển thị bố trí ngang tầm mắt của người dùng. Chính vì vậy, chỉ với đơn giản đưa mắt sang, người sử dụng có thể theo dõi kết quả của quá trình đo, cho phép tập trung hơn vào mẫu quan sát bên dưới.
Bộ đếm
Hệ thống quang học UIS2 và nguồn chiếu sáng bằng đèn LED tăng cường cho khả năng phân biệt các gờ, mép, cạnh
Với việc ứng dụng hệ thống quang học UIS2 của OLYMPUS vào đời máy STM6 đã giúp cho dòng máy này có độ phân giải và độ tương phản vượt trội, cùng với hệ thống đèn LED chiếu sáng hỗ trợ cho màu sắc trung thực không phụ thuộc vào sự thay đổi độ sáng. Chính điều này đã cải thiện đáng kể khả năng phân biệt các gờ, mép, cạnh giúp tăng khả năng lặp lại của các quá trình đo đạc. Nguồn chiếu sáng bằng đèn LED cũng giúp giảm những dao động thăng giáng của ánh sáng, giảm áp lực do mắt phải điều tiết nhiều đặc biệt khi quá trình làm việc kéo dài.
Đèn LED ánh sáng trắng |
Đèn halogen |
Các đường đánh dấu giúp định vị dễ dàng hơn
Các đường đánh dấu |
Việc căn chỉnh chính xác giữa các đối tượng cần được đo đạc và các đường đánh dấu đóng vai trò quan trọng trong bất kỳ kính hiển vi đo lường nào. Để căn chỉnh theo đường thẳng, người dùng sử dụng một đường kẻ và một điểm chấm sẽ giúp cho kết quả chính xác hơn so với việc chỉ sử dụng một đường thẳng. Chính vì vậy, Olympus cũng đã tăng cường thêm độ chính xác cho các thao tác căn chỉnh bằng việc sử dụng một đường kẻ và một điểm chấm trên đĩa tiêu cự. |
Hệ thống chỉnh tiêu cự tự động giúp cung cấp khả năng lặp lại vượt trội
Hệ thống chỉnh tiêu cự tự động với độ chính xác cao (tính năng tùy chọn)
Hệ thống này dựa trên công nghệ la-de cung cấp 2 chế độ bao gồm chỉnh nhanh và truy nguyên. Đo đạc bằng hình ảnh chiều cao hoặc độ sâu yêu cầu những chế độ vận hành phù hợp và có chọn tính năng tự động cho từng chế độ. Điều này giúp tăng đáng kể hiệu suất và khả năng lặp lại của các đo đạc theo trục đứng Z mà vẫn cho phép quan sát mẫu bằng việc sử dụng cả 2 núm vặn điều chỉnh bàn soi.
[Chế độ nhanh]
Chế độ này đưa ra khả năng chỉnh tiêu cự nhanh theo tâm của vùng quan sát bằng việc chọn tính năng chỉnh tiêu cự tự động.
[Chế độ truy nguyên]
Chế độ này luôn duy trì trạng thái điều chỉnh tiêu cự theo việc di chuyền bàn soi dọc theo mẫu. Giúp cỉa thiện đáng kể thời gian làm việc.
Hiệu suất của tính năng chỉnh tiêu cự tự động dựa theo vật kính |
||
Vật kính |
Khả năng lặp lại (2σn-1)*1 |
Bán kính điểm *2 |
LMPLFLN20x |
2µm |
ø5µm |
LMPLFLN50x |
1µm |
ø2µm |
LMPLFLN100x |
1µm |
ø1µm |
*1 : Đưa ra giá trị dựa trên mẫu tham chiếu của Olympus.
*2 : Đưa ra giá trị lý thuyết thông qua tính toán
Dấu định vị tiêu cự giúp các phép đo có độ chính xác cao và tăng khả năng lặp lại
Hệ thống định vị tiêu cự của Olympus giúp tăng tính lặp lại trong suốt quá trình chỉnh tiêu cự bằng việc căn chỉnh sự dị chuyển theo trục đứng của một dấu tỉ lệc chiếu lên mẫu. Dấu định vi tiêu cự giúp tăng khả năng lặp lại và giảm sự thay đổi do ảnh hưởng của yếu tố con người trong kết quả của các phép đo chiều cao so với việc định vị tiêu cự thông thường bằng mắt. Tỷ lệ tham chiếu của dấu định vị tiêu cự tương thích với sự đa dạng về hình dạng của mẫu, giúp đơn giản hóa việc chỉnh tiêu cự nhằm giảm đáng kể thời gian của quá trình đo đạc. Dấu định vị tiêu cự tương thích với kiểu quan sát phản xạ vùng sáng và phản xạ vùng tối với thị kính có độ phóng đại từ 10x đến 50x..
Ảnh căn chỉnh của dấu định vị tiêu cự |
||
Điểm hội tụ nằm ở mặt trước của mẫu |
Điểm hội tụ nằm chính xác trên mẫu |
Điểm hội tụ nằm ở mặt sau của mẫu |
Các phụ kiện đa dạng hỗ trợ quan sát và đo lường
Thân dẫn sáng cho quan sát phản xạ
Với 3 loại thân dẫn sáng cho quan sát phản xạ hỗ trợ cho việc thay đổi khoảng đo. Những bộ phận này tương thích cho quan sát vùng sáng, vùng tối hoặc quan sát nổi DIC, tương ứng với các vật kính đo lường hoặc vật kính soi kim tương với đĩa quay lắp vật kính.
Các thân dẫn sáng cho quan sát phản xạ
Bàn xoay
This table can perform leveling of a specimen with ease.
Bàn xoay kiểu 2 MM6C-RS2 |
Bàn xoay kiểu 1 MM6C-RS1 |
Đèn LED ánh sáng trắng
Nguồn sáng đèn LED ánh sáng trắng có tuổi thọ đèn cao, tiết kiệm năng lượng, kích cỡ và trọng lượng giảm cũng như hiệu suất cao và chống những thăng giáng về ánh sáng.
Đèn LED ánh sáng trắng
Đèn LED 4 phần
Nguồn chiếu sáng đèn LED vòng tròn tạo nhiệt độ màu cao và hình ảnh rõ ràng. Với 4 phần phát sáng độc lập cho phép người dùng tùy chọn từng phần phát sáng sao cho tối ưu với tổng cộng lên tới 13 chế độ chọn khác nhau.
Đèn LED 4 phía
Máy ảnh số chuyên dụng giúp thu và lưu hình ảnh kỹ thuật số
Người dùng có thể kết nối thêm một máy ảnh số chuyên dụng vào STM6 (với cấu hình có cổng kết nối máy ảnh số) giúp thu và lưu hình ảnh kỹ thuật số cũng như lập báo cáo. Tùy thuộc vào từng ứng dụng với yêu cầu về độ phân giải, tính năng và khả năng vận hành mà khách hàng có thể chọn cho mình một loại máy ảnh số chuyên dụng của Olympus dùng cho kính hiển vi phù hợp trong hàng loạt loại máy ảnh số chuyên dụng của Olympus.
Hệ thống hỗ trợ đo lường nâng cao
Thiết bị số được trang bị đa dạng các tính năng
Với kính hiển vi đo lường STM6, người sử dụng có thể đo đạc ngay khi đặt mẫu lên bàn soi, đơn giản thông qua bộ xử lý số theo 2 trục bằng việc nhập từng điểm, chọn kiểu căn chỉnh và kiểu đo lường hiển thị ngay trên mặt của thiết bị này, và kết quả của phép đo sẽ được in ra bởi một máy in tích hợp bên trong.
Dữ liệu đo đạc có thể được truyển tới máy vi tính để xử lý thông qua một phần mềm sử dụng bản tính.
Bộ xử lý tính toán hình học MM-CAL22
