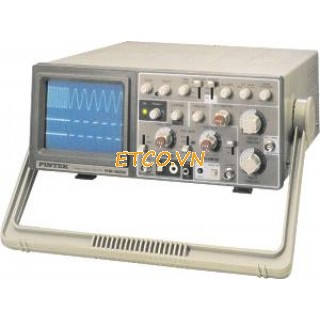

Máy hiện sóng tương tự Pintek PS-200 (20Mhz, 2 channel)

Mã SP: PS-200

Trạng thái: Còn hàng

Giá: 8.686.000 đ

Điểm nổi bật

Máy hiện sóng tương tự Pintek PS-200 (20Mhz, 2 channel)

   Điện thoại đặt hàng: 04-6687-1848/0982-055-781
           Email: sale@etco.vn

Máy hiện sóng tương tự Pintek PS-200 (20Mhz, 2 channel)

Thông số kỹ thuật:

Hãng sản xuất : Pintek - Taiwan

Xuất xứ : Taiwan

 CRT:

Loại : hình chữ nhật với hiển thị lưới.
Diện tích hiển thị : 8 x 10 div ( 1 div = 1 cm)
Gia tốc điện áp : 2.1 kV.
Lân quang : P31.

Khuếch đại dọc ( CH 1 và CH 2 ):

Độ nhạy : 5 mV / div tới 5 V / div ( chế độ X1).
1 mV / div tới 1 V / div (chế độ X5).
Dãy 1-2-5, 10 bậc suy hao.
Thước điều khiển với đầy đủ chức năng.
Độ chính xác : ± 3 % ( chế độ X1). ± 5 % (chế độ X5).
Trở kháng đầu vào: 1 MΩ ± 2 %
Điện dung đầu vào: 25 pF ± 10 pF.
Tần số đáp ứng: 5 mV tới 5 V / div ( CAL ):DC
tới 20 MHz (-3 dB). 1 mV / div :
DC tới 10 MHz (-3 dB).
Thời gian tăng: khoảng 17.5 ns.
Chế độ hoạt động: CH1: CH 1, single trace. CH2: CH 2,
Đảo chiều cực(đảo ngược): chỉ kênh CH 2 .
Điện áp vào max: 400 V dc + ac peak.

Khuếch đại ngang ( đầu vào thông qua đầu vào kênh 1 ):

Chế độ X-Y: 1mv/div to 5v/div
Độ nhạy: DC~1MHz(-3db)
Độ chính xác: Y-Axis: ±3%. X-Axis: ± 6%.
Trở kháng đầu vào: 1MΩ //25PF
Tần số đáp ứng: DC to 1 MHz typical ( -3 dB ).
Độ lệch fa X-Y : khoảng 3° ở 50 kHz.
Điện áp vào max: 400V dc+ac

Hệ thống quét:

Tốc độ quét: 0.1 μs/div tới 2S/div trong dãy 1-2-5,
23 bước. Vernier điều khiển với đầy đủ chức năng điều chỉnh bước và thời gian quét.
Độ chính xác: ±3 %.
Độ phóng đại quét: 10X, ±10%(2S/DIV - 0.2 μS/DIV).
Tốc độ quét mở dộng: 10nS/DIV.

Kích hoạt:

Chế độ kích hoạt: tự động hoặc bình thường.
Nguồn kích hoạt : CH1, CH2, ALT, EXT, LINE.
Điện áp kích hoạt max:300 V dc + ac.
Kết nối : AC : 30 Hz to 20 MHz. TV - H (AC) :
Được sử dụng để kích hoạt từ xung đồng bộ ngang
.TV - V: (DC) Được sử dụng để kích hoạt
từ xung đồng bộ dọc.

Độ nhạy kích hoạt: bên trong: 0,5 . Bên ngoài: 500 mV.

Các thông số ky thuật khác:

Điện áp điều chỉnh: 1 kHz ( Danh định ) sóng vuông, 2.0 V p-p ( ± 3% )
Yêu cầu nguồn: 115, 230 VAC ±10%, 50 / 60 Hz, khoảng 40 W.
Kích thước: 324 x 132 x 398 mm ( 12.8 x 5.2 x 15.6" ).
Khối lượng: khoảng 7.8 kg ( 17.2 1bs ).
Phạm vi sử dụng: 10°C-35°C, 10-80% R.H.
Giới hạn hoạt động: 0°C-50°C, 10-80% R.H
Bảo quản: -30°C-70°C, 10-90% R.H.
