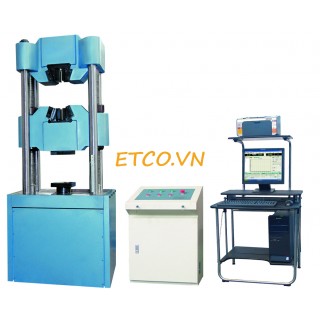

Máy thử bền kéo vạn năng thủy lực WAW-D
Ứng dụng:
Thực hiện căng, nén, uốn / uốn cong ... cho mẫu vật. Thích hợp cho kim loại và các vật liệu phi kim loại như sắt, thép, thép thanh, thép cây, xi măng, bê tông vv. Đặc biệt thiết kế cho sản xuất, nghiên cứu, đào tạo sinh viên trong phòng thí nghiệm và công nghiệp. Tuân thủ các tiêu chuẩn ISO, BS, ASTM, tiêu chuẩn JIS và như vậy.
Tính năng:
- Các model WAW-D là máy thử độ bền vật liệu vạn năng servo thủy lực, áp dụng công nghệ Nhật Bản SHIMADZU, với kết cấu cơ khí độc đáo nên có không gian làm việc gấp đôi, thử nghiệm kéo, nén và uốn cong.
- Hệ thống lực là thủy lực thông qua các xi-lanh tác động lên mẫu. Hệ thống thủy lực cung cấp áp lực cao và ổn định cho hệ thống. Máy sử dụng vật liệu cách nhiệt cách âm có thể làm giảm mức độ tiếng ồn đến 75 dB (A).
- Khoảng cách và cấu trúc vit độc đáo nên có thể đảm bảo tính liên tục của các thử nghiệm;
- Cơ cấu kẹp thủy lực độc lập có thể đảm bảo độ tin cậy của hệ thống; tránh các tổn thương cho người sử dụng.
- Giới hạn và hệ thống bảo vệ điện có thể đảm bảo sự an toàn khi sử dụng;
- Các khung tải lực thông qua xi-lanh dầu cấu trúc kiểu đáy, tải thủy lực, thủy lực kẹp mẫu;
- Van Servo có thể kiểm soát tốc độ tùy ý thông qua phần mềm. Có thể đưa xi lanh quay trở lại vị trí ban đầu của nó sau khi thử nghiệm một cách dễ dàng.
- Phân phối tiêu chuẩn bộ cảm biến áp suất dầu, có thể thay đổi như cell lực nếu khách hàng yêu cầu.
Thông số kỹ thuật:
|
Model |
WAW-300D |
WAW-600D |
WAW-1000D |
WAW-2000D |
|
Lực kéo tối đa |
300kN |
600kN |
1000kN |
2000kN |
|
Giải lực đo |
2% ~ 100% |
|||
|
Độ chính xác lực |
1% giá trị chỉ định |
|||
|
Độ chính xác biến dạng |
0.5%; độ phân giải: 0.01 mm |
|||
|
Độ chính xác hệ số tải, biến dạng, hệ số lực |
Nếu giá trị < 10% FS, độ cính xác lớn hơn 1% Nếu giá trị > 10% FS, độ cính xác lớn hơn 0.5% |
|||
|
Dải hệ số tải, biến dạng, hệ số lực |
0.4% ~ 100% FS |
|||
|
Độ chính xác điều khiển tốc độ biến dạng |
Độ cính xác: 2% nếu tốc độ ≤ 0.05% FS Độ cính xác: 0.5% nếu tốc độ ≥ 0.05% FS |
|||
|
Đo lường biến dạng |
Mâm kẹp, thước đo chuẩn 50mm, mức mở dộng 5/10/25 mm |
|||
|
Không gian kéo tối đa |
910 mm |
910 mm |
800 mm |
900 mm |
|
Không gian nén tối đa |
800 mm |
800 mm |
700 mm |
700 mm |
|
Dải mẫu phẳng |
0 ~ 15 mm |
0 ~ 30 mm |
0 ~ 40 mm |
0 ~ 60 mm |
|
Dải mẫu vòng |
Ø10 ~ Ø32 mm |
Ø13 ~ Ø40 mm |
Ø13 ~ Ø60 mm |
Ø15 ~ Ø70 mm |
|
Đường kính trục lăn nén |
200x200 mm |
200x200 mm |
200x200 mm |
200x200 mm |
|
Khoản cách con lăn uốn |
350mm |
350 mm |
350 mm |
450 mm |
|
Chiều dộng con lăn uốn |
100 mm |
140 mm |
140 mm |
140 mm |
|
Đường kính con lăn uốn |
30 mm |
30 mm |
30 mm |
50 mm |
|
Hành trình pit-tông |
250 mm |
|||
|
Tốc độ pit-tông tối đa |
100 mm/min |
100 mm/min |
100 mm/min |
60 mm/min |
|
Hệ thống kẹp |
Thủy lực |
|||
|
Kích thước máy |
910x550x2370 mm |
960x650x2600 mm |
1160x1100x2600 mm |
|
|
Kích hộp điều khiển |
1100x700x950 mm |
|||
|
Khối lượng |
2600 kg |
3900 kg |
8500 kg |
|
|
Phụ kiện chuẩn |
Khung lực, hộp điều khiển, nguồn dầu, đĩa nén, cảm biến áp suất dầu, Jaws thử nghiệm bền kéo, dụng cụ, hướng dẫn sử dụng, bơm Nhật bản Nachi, phần mềm chuyên nghiệp, nguồn dầu servo |
|||
