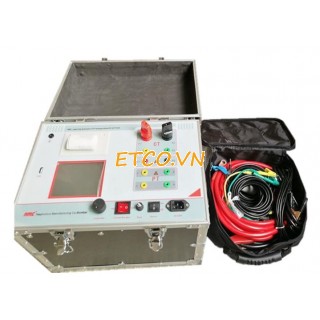

Thiết bị phân tích CT PT Neutronics CPT-1100 (CPT-1100 CT PT ANALYZER)
Hãng sản xuất: Neutronics
Model: CPT-1100
Xuất xứ: India
Bảo hành: 12 tháng
Thông số kỹ thuật: Thiết bị phân tích CT PT Neutronics CPT-1100 (CPT-1100 CT PT ANALYZER)
Nguồn cấp: AC220V±20V, 50～60Hz
Dạng sóng nguồn đầu ra: Sine Wave
Điện áp đầu ra: 0～1000V (2500V for optional)
Dòng điện đầu ra: 0～5Arms (20 A peak value)
Dòng điện đầu ra của biến dòng: 0～600 A (1000A for optional)
Dải đo tỷ số biến dòng CT: 5～10000A/5A (5000A/1A)
Dải đo tỷ số biến áp PT: 1～500KV
Lỗi: ≤0.5%（ 0.2%*Reading+0.3%*Range）
Nhiệt độ hoạt động: －10℃～+40℃
Độ ẩm: ＜90RH%
Kích thước: 400 *200 * 260 (mm)
Khối lượng: ≤23 Kg
CPT-1100 CT PT ANALYZER
CT PT ANALYZER is mainly used for field testing of P class CT and PT. The test items mainly include excitation characteristic, transformation ratio, polarity, Degauss, 5% and 10% error curves, secondary circuit check, withstand test of power frequency alternating current. Adopt LCD, selfequipped minitype printer supporting field printing; supporting to use USB flash disk to dump data, with simple and convenient operation.
Function Features:
I. Current Transformer (CT）
1. Magnetization Curve
2. Transformation Ratio Test
3. Polarity
4. 5% and 10% error curve
5. Current Injecting
6. Degauss
7. Withstand Test of Power Frequency Alternating Current
8. Automatic Calculation of Excitation Knee Point Value
II. Voltage Transformer (PT）
1. Excitation Characteristic Test
2. Transformation Ratio Test
3. Polarity
4. Withstand Test of Power Frequency
5. Degauss
6. Calculation of Knee Point Value
Technical Parameters:
Operational Power Supply: AC220V±20V, 50～60Hz
Equipment Power Supply Output Waveform: Sine Wave
Single Machine Output Voltage of Excitation Characteristic: 0～1000V (2500V for optional)
Excitation Output Current: 0～5Arms (20 A peak value)
Single Machine Output Current of Transformation Ratio 0～600 A (1000A for optional)
CT ratio measurement range: 5～10000A/5A (5000A/1A)
PT ratio measurement range: 1～500KV
Error： ≤0.5%（ 0.2%*Reading+0.3%*Range）
Operating Temperature：－10℃～+40℃
Relative Humidity：＜90RH%
Altitude: ≤1000m
Overall Dimension(Length×Width×Height): 400 *200 * 260 (mm)
Weight: ≤23 Kg
