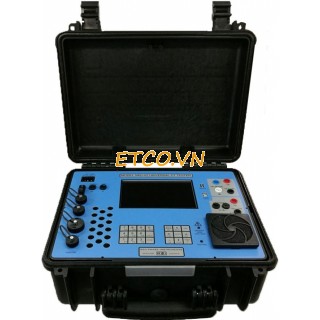

Thiết bị phân tích CT PT Redphase 590J-V2
Hãng sản xuất: Redphase/ Úc
Model: 590J-V2
Xuất xứ: Úc
Bảo hành: 12 tháng
Thông số kỹ thuật: Thiết bị phân tích CT PT Redphase 590J-V2
1. Các chức năng cơ bản của thiết bị:
- Đo tỷ số Máy biến Dòng Điện (CT)
- Thiết bị 590J-V2 là hợp bộ dùng để kiểm tra các loại máy biến
- Kiểm tra máy biến dòng bảo vệ (Protection CT) theo IEC60044-1, IEC 60044-6 và IEC 61869-2
- Đo tỷ số không tải Máy biến Điện áp (PT)
- Kiểm tra Máy biến Điện áp ở chế Độ đầy tải (Full load) theo IEC60044-2
- Đo tải (Burden Measurement )
2. Dải hoạt động:
- Kiểm tra tỷ số không tải PT:
+ Tỷ số lớn nhất: 510kV/ 110V
+ Tỷ số nhỏ nhất: 0.24kV / 100V
- Kiểm tra PT ở chế độ đầy tải:
+ Tỷ số lớn nhất: 330kV / 110V
+ Tỷ số nhỏ nhất: 1kV / 100V
+ Dung lượng: 1 VA đến 300 VA
- Kiểm tra CT:
+ Tỷ số lớn nhất: 60000/5 hoặc 12000/1
+ Tỷ số nhỏ nhất: 2,5/5 hoặc 1/1
+ Dung lượng (đối với cuộn thứ cấp 1A): 150VA
+ Dung lượng (đối với cuộn thứ cấp 5A): 300VA
+ Có thể lựa chọn % dòng sơ cấp: 1% - 400%
+ Có thể lựa chọn % tải: 10% - 100%
+ Có thể lựa chọn hệ số công suất: 0.5 - 1.0
- Đo các thông số của CT bảo vệ:
+ Đo tỷ số
+ Đánh giá sai số tỷ số với dòng điện quá tải đến 30 lần
+ Đo Điện trở cuộn Dây
+ Độ chính xác Điện áp giới hạn
+ Điểm cong từ hóa
+ Các loại CT bảo vệ được kiểm tra:
Theo IEC 60044-1: 5P, 10P, PX, PR
Theo IEC 60044-6: TPX, TPY, TPZ, TPS
- Đo tải CT:
+ CT có đầu thứ cấp 1A: 0 - 25Ω/ 25VA
+ CT có đầu thứ cấp 5 A: 0 - 12Ω/ 300VA
- Đo tải PT:
+ Điện áp thứ cấp 110V hoặc 100V: 0 - 300VA
3. Độ chính xác đo lường:
- Đo tỷ số CT:
+ Độ chính xác tốt nhất: 0.02%
+ Dải tăng: 5 % - 400%
- Độ chính xác đo sai số góc pha CT (5 - 120% dòng sơ cấp): 2 phút
- Độ chính xác đo điện trở cuộn dây: 1 mΩ + 1 %
- Đo tỷ số không tải PT với điện áp cố định:
+ Độ chính xác tốt nhất: 0.02%
- Đo tỷ số ở chế độ đầy tải trong điều kiện điện áp và tải thay đổi theo IEC 60044-2:
+ Độ chính xác tốt nhất: 0.1%
- Độ chính xác đo sai số góc pha PT: 2 phút (Without Burden), 5 phút (With burden)
