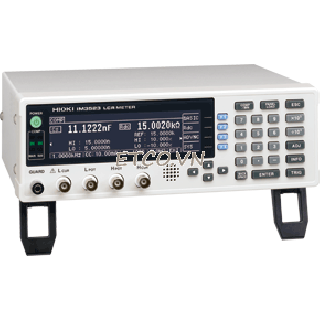

Máy đo LCR Hioki IM3523
Hãng: Hioki
Model: IM3532
Xuất xứ: Japan
THÔNG SỐ KĨ THUẬT
- Kiểu đo: LCR, kiểm tra liên tục
- Thông số đo:Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
- Phạm vi đo: 100mΩ to 100MΩ, 10 Khoảng.
- Phạm vi hiển thị:
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp :
± (0.000000 [unit] to 9.999999G [unit])
Chỉ hiển thị giá trị thực cho Y và Z
θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999)
Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%)
- Độ chính xác cơ bản: Z : ±0.05%rdg. θ: ±0.03°
- Tần số thử:: 40Hz to 200kHz (1mHz to 10Hz steps)
- Mức độ tín hiệu đo:
Chế độ bình thường
V, CV: 5 mV to 5 Vrms, 1 mVrms steps
CC: 10 μA to 50 mArms, 10 μArms steps
- Trở kháng đầu ra: 100 Ω
- Hiển thị: LCD đơn sức
- Thời gian đo: 2 ms (1 kHz, FAST)
- Chức năng: So sánh, đo lường BIM, bảng điều khiển loading/ saving, chức năng ghi nhớ
- Giao tiếp: EXT I/O, USB , Tùy chọn: Giao tiếp RS-232C, GP-IB hay LAN
- Nguồn: 100 to 240 VAC, 50/60 Hz, 50 VA max
- Kích thước, khối lượng: 260 mm (10.24 in) W × 88 mm (3.46 in) H × 203 mm (7.99 in) D, 2.4 kg (84.7 oz)
- Thiết bị đi kèm: Dây nguồn ×1, Sách hướng dẫn ×1, CD-R (Bao gồm các lệnh PC và phần mềm) ×1
- Thời gian bảo hành: 12 tháng
| Measurement modes | LCR, Continuous testing |
| Measurement parameters | Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| Measurement range | 100mΩ to 100MΩ, 10 ranges (All parameters defined in terms of Z ) |
| Displayable range | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.000000 [unit] to 9.999999G [unit]) Real value display for Z and Y only θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%) |
| Basic accuracy | Z : ±0.05%rdg. θ: ±0.03° |
| Measurement frequency | 40Hz to 200kHz (1mHz to 10Hz steps) |
| Measurement signal level | Normal mode V mode, CV mode: 5 mV to 5 Vrms, 1 mVrms steps CC mode: 10 μA to 50 mArms, 10 μArms steps |
| Output impedance | Normal mode: 100 Ω |
| Display | Monochrome LCD |
| Measurement time | 2 ms (1 kHz, FAST, representative value) |
| Functions | Comparator, BIN measurement (classify function), Panel loading/ saving, Memory function |
| Interface | EXT I/O (handler), USB communication (high-speed) Optional: Choose 1 from RS-232C, GP-IB, or LAN |
| Power supply | 100 to 240 V AC, 50/60 Hz, 50 VA max |
| Dimensions, mass | 260 mm (10.24 in) W × 88 mm (3.46 in) H × 203 mm (7.99 in) D, 2.4 kg (84.7 oz) |
| Supplied accessories | Power cord ×1, Instruction Manual ×1, CD-R (Includes PC commands and sample software) ×1 |
