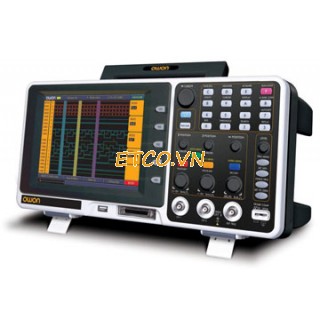

Máy hiện sóng, phân tích Logic OWON MSO7102TD (100MHz, 2 channel)

Mã SP: MSO7102TD

Trạng thái: Còn hàng

Giá: 0 đ

Điểm nổi bật

Máy hiện sóng, phân tích Logic OWON MSO7102TD (100MHz, 2 channel)

   Điện thoại đặt hàng: 04-6687-1848/0982-055-781
           Email: sale@etco.vn

Máy hiện sóng, phân tích Logic OWON MSO7102TD (100MHz, 2 channel)

THÔNG SỐ KỸ THUẬT:
1) Máy hiện sóng
Băng thông : 100MHz
Lấy mẫu : 1GS/s
S/div : 2ns/div-100s/div
Thời gian tăng : ≤3.5ns
Hiện thị : 8''color LCD
Số kênh : 2 kênh + 1 kênh kích
Trở kháng : 1MΩ±2%, 15pF±5pF
Độ phân giải : 8 bits
Điện áp vào lớn nhất : 400V (DC + AC PK-PK)
Độ chia que trong : 1X, 10X, 100X, 1000X
V/div : 2mV/div~10V/div
Chế độ kích Triger : Edge, Video, Alternate
Chế độ lấy dữ liệu : Normal, Peak Detect, Average
Dạng sóng lưu : 4
Tính toán sóng : +, -, ×, ÷,FFT
Nguồn : 100-240V ACRMS,50Hz/60Hz,CATII
Truyền thông : USB,USB Flash.
Cầu chì : 2A, 250V
2 ) Phân tích logic
Lấy mẫu : 20S/s~2GS/s
Băng thông : 200MHz
Số kênh : 16
Chiều dài ghi : 4M/kênh
Chế độ kích Trigger: Edge trigger, Bus trigger, State trigger, Data alignment trigger, Data width trigger,Distributed queue trigger
Vị trí kích Trigger : pre-trigger, mid-trigger, re-trigger
Ngưỡng điện áp : ±6V
Giải tín hiệu vào : ±30V
Hệ thống dữ liệu : Binary system, Decimal system, Hex
Lọc số : 0,1,2 tùy chọn
Phụ kiện : Que đo, Đầu nguồn, Module phân tích logic, USB cable, CD Rom, HDSD
Bảo hành : 12 tháng
Hãng sản xuất : Owon

Specifications
Bandwidth 100 MHz
Sample rate(Real time) 1GS/s (500MS/s for dual channels)
Horizontal Scale(S/div) 2ns/div-100s/div step by 1-2-5
Rise time ≤3.5ns
Display 8.0'' color LCD, TFT Screen, 640x480 pixels, 65535 colors
Channels Dual channels + external trigger
Input impedance 1MΩ±2% in paralel with 15pF±5pF
Max. input voltage 400V (DC + AC PK-PK)
Record length Max. 2M points
Probe attenuation factor 1X, 10X, 100X, 1000X
Inerpolation (sin x)/x
Vertical sensitivity 2mV/div~10V/div (at imput)
DC Gain Accuracy ±3%
DC accuracy(Average) Average>16:±(3%reading+0.05div) for ΔV
Acquisition modes Normal, Peak Detect, Average
Trigger type Edge, Video Alternate, Pulse, Slope
Cursor Measurement ΔV and ΔT between cursor
Waveform Math +, -, x, ÷, FFT
Waveform storage 4 waveforms
Trigger Mode Auto, Normal, Signal
Lissajou’s figure Bandwidth 25MHz
Phase difference ±3 degrees
Communication interface USB, Support USB Flash Disk Storage
Fuse 2A, T grade, 250V
Cymometer Available
Power Supply 110V-240V ACRMS, 50/60Hz, CAT II
Logic Analyzer Characteristics
Sample rate (real time) 20S/s~2GS/s
Bandwidth 200MHz
Threshold Voltage ±6V (4 Settings)
Input signal range ±30V
Channels 16
Record length 4M/channel
Input impedance 660Kst±5%
Trigger mode Edge trigger, Bus trigger, Pattern trigger, Sequential queue trigger, Data width trigger, Distributed queue trigger
Trigger position setting pre-trigger, mid-trigger, re-trigger
Data System Binary system, Decimal system, Hex
Included Accessories

1 - Probe
1 - Power cord
1 - Logic analyzer module
1 - User's Manual
1 - USB
1 - CD-Rom
1 - Probe adjust
