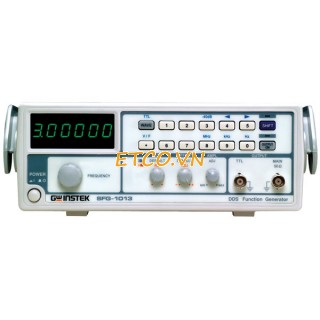

Máy phát xung DDS GW-INSTEK SFG-1013
Thông số kỹ thuật:
Model : 1013
Hãng : Gw instek
Xuất xư : Trung Quốc
Bảo hành : 12 tháng
Xung ra: sin, vuông, tam giác, TTL
Có thể hiển thị điện áp
Thông số chính :
Tần số: 0.1Hz ~ 3MHz (sin, vuông) ; 0.1Hz~1MHz ( tam giác)
Độ phân giải: 0.1Hz
Độ chính xác: ± 20 ppm
Độ ổn định: ± 20 ppm
Biên độ: 10Vpp, ±20%
Trở kháng: 50Ω±10％
- Sóng sin
Độ méo hài: ≧-55dBc, 0.1Hz ~ 200kHz
≧-40dBc, 0.2MHz ~ 2MHz
≧-35dBc, 2MHz ~ 3MHz
Độ phẳng: ＜±0.3dB, 0.1Hz ~ 1MHz
＜±0.5dB, 1MHz ~ 2MHz
＜±1dB, 2MHz ~ 3MHz
- Xung tam giác: độ tuyến tính: ≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz
- Xung vuông:
Đối xứng: 5%
Rise/ Fall time: ≦100ns
- Đầu ra TTL: ≧3Vpp ; Fan out; 20 TTL Load ;Rise and Fall Time ≦25ns
HIện thị : LED 6 số
Nguồn : AC 100V/120V/220V/240V±10%, 50/60Hz
Khối lượng : 2.1Kg
Kích thước: 251(W) x 91(H) x 291(D) mm
Phụ kiện gồm : Máy chính, HDSD, Nguồn, Đầu GTL-101× 1
