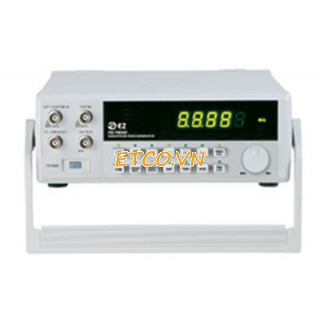

Máy phát xung EZ FG-7005C (5 MHz)
Thông số kỹ thuật:
Thông số đầu ra
Dạng sóng : Sin, vuông, tam giác, răng cưa, xung, DC, TTL/CMOS
Tần số : 0.02 Hz ~ 5 MHz với 7 giải đo
Độ chính xác : +-5%
Mức đầu ra : 20 Vpp mạch hở, 10 Vpp ở 50 ohm tải
Trở kháng đầu ra : 50 Ohm
Điều khiển tần số bên ngoài
Điện áp đầu vào : 0 ~ 10V (DC + AC đỉnh)
Giải tần số biến đổi : 100 : 1
Độ chuyển DC : ± 10V (Without Load), ± 5V (With Load)
Giải biến đổi đối xứng : 10 :1 đến 1 : 10
Dạng sóng Sin
Độ méo : nhỏ nhất 1% (0.2Hz~100kHz)
Xung vuông
Thời gian lên xuống : Nhỏ nhất 25ns
Xung tam giác
Độ tuyến tính : Nhỏ nhất 1% to 100kHz và nhỏ nhất 5% to 2Mhz
Đầu ra TTL
Thời gian lên xuống : Nhỏ nhất 25ns
Đầu ra CMOS
Đầu ra : 4 V ~ 15V +-1V
Thời gian lên xuống : 40ns
Đầu ra
Điên áp : 20 Vp-p mạch hở và 10Vp-p mạch kín
Trở kháng : 50 Ohm + -5%
Tần số đếm
Hiện thị 6 số LED ( 0.2Hz ~ 50Hz)
Độ chính xác : +-1
Độ nhạy đầu vào : Khz : 100mV và Mhz : 300mV
Thông số chung
Vận hành : 0°C ~ 40°C, 85% RH
Nguồn : AC 115/230V ± 10%, 50/60Hz
Công suất : 20W
Kích thước : 225x80x260mm
Phụ kiện : Dây nguồn, cầu chì, đầu nối ra, HDSD
Bảo hành : 12 tháng
Hãng sản xuất : EZ - Hàn Quốc
Xuất xứ : Hàn Quốc
