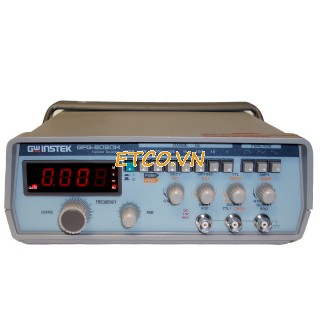

Máy phát xung tương tự Gwinstek GFG-8020H
Thông số kỹ thuật:
Model : 8020H
Hãng : Gw instek
Xuất xứ : Trung Quốc
Bảo hành : 12 tháng
Xung ra: sin, vuông, tam giác, TTL, CMOS
Thông số chính :
Tần số: 0.2Hz ~ 2MHz ( 7 khoảng)
Biên độ: >20Vp-p
Trở kháng: 50Ω±10％
- Sóng sin
Độ biến dạng: <1% (0.2Hz ~ 20kHz); <2% (20kHz ~ 200kHz)
Độ phẳng: <0.2dB (0.2Hz ~ 100kHz); <1dB (100kHz ~ 2MHz)
- Xung tam giác: độ tuyến tính: 98%, 0.2Hz ~ 100kHz; 95%, 100kHz ~ 2MHz
- Xung vuông:
Đối xứng: <2%
Rise/ Fall time: <120ns
- Đầu ra CMOS: 4Vpp±1Vpp ~ 14.5Vpp; Rise/ Fall Time: < 120nS
- Đầu ra TTL: ≧3Vpp ; Rise/Fall Time <30ns
- VCF ( điện áp kiểm soát tần số): 0V ~ 10V±1V; 10kΩ
Đếm tần số:
Tần số: 0.2Hz ~ 2MHz
Độ phân giải: 0.1Hz, 1Hz, 10Hz, 100Hz, 1kHz
Độ chính xác: ±1 số
Thời gian cơ sở: ±20ppm
Trở kháng đầu vào: 1MΩ/150pf
Có thể điều chỉnh thô và tinh tần số
Hiển thị: LED 4 số
Nguồn : AC115V/230V±15%, 50 / 60Hz
Khối lượng : 2.1Kg
Kích thước: 230(W) x 95(H) x 280(D)mm
Phụ kiện gồm : Máy chính, HDSD, Nguồn, Đầu GTL-101× 1
