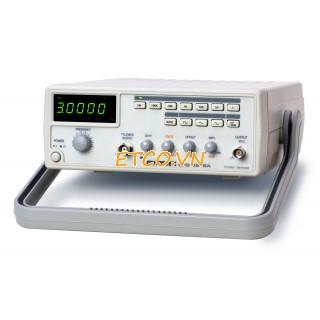

Máy phát xung tương tự Gwinstek GFG-8219A
Thông số kỹ thuật:
Model : 8219A
Hãng : Gw instek
Xuất xứ : Trung Quốc
Bảo hành : 12 tháng
Xung ra: sin, vuông, tam giác, răng cưa, TTL, CMOS
Thông số chính :
Tần số: 0.3Hz ~ 3MHz (7 Khoảng)
Trở kháng: 50Ω±10％
- Sóng sin
Độ biến dạng: < 1%, 0.3Hz ~ 200kHz
Độ méo hài: < 35dB
Độ phẳng: < 0.3dB, 0.3Hz ~ 300kHz
< 0.5dB, 300kHz ~ 3MHz
- Xung tam giác: độ tuyến tính: > 98%, 0.3Hz ~ 100kHz; > 95%, 100kHz ~ 3MHz
- Xung vuông:
Đối xứng: ±2%
Rise/ Fall time: ≦100ns
- Đầu ra CMOS: 4Vpp±1Vpp ~ 14.5Vpp; Rise/ Fall Time: < 120nS
- Đầu ra TTL: ≧3Vpp ; Fan out; 20 TTL Load ;Rise/Fall Time ≦25ns
- VCF ( điện áp kiểm soát tần số): 0V ~ 10V±1V; 10kΩ
GCV (phát xung điều khiển điện áp):0V ~ 2V, tùy thuộc vào tần số
Đếm tần số:
Tần số: 0.3Hz ~ 3MHz
Độ phân giải: 100nHz với 1Hz, 1Hz với 100MHz
Độ chính xác: ±1 số
Thời gian cơ sở: ±20ppm
Trở kháng đầu vào: 1MΩ/150pf
Độ nhạy: < 35mVrms (5Hz ~ 100MHz)
< 45mVrms (100MHz ~ 150MHz)
Sweep
Kiểu: Tuyến tính hoặc logarit
Thời gian: 0.5s~ 30s
AM:
Độ sâu điều chế: 0 ~ 100%
Sóng mang: 100Hz ~ 3MHz (-3dB)
Sóng điều chế: 400Hz (INT), DC ~ 1MHz(EXT)
Độ nhạy EXT: < 10Vpp
FM:
Độ sai lệch: 0 ~ ±5%
Sóng điều chế: 400Hz (INT), DC ~ 20kHz(EXT)
Độ nhạy EXT: < 10Vpp
Hiển thị: LED 6 số
Nguồn : AC115V/230V±15%, 50 / 60Hz
Khối lượng : 2.2Kg
Kích thước: 251(W) x 91(H) x 291(D) mm
Phụ kiện gồm : Máy chính, HDSD, Nguồn, Đầu GTL-101× 2
