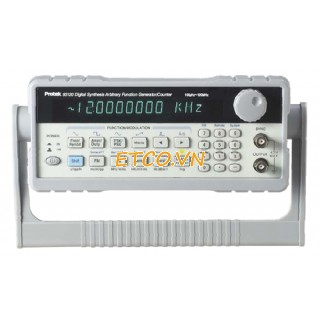

Máy phát xung tùy ý Protek 93120 là một công cụ kiểm tra chính xác được thiết kế bởi công nghệ DDS ( Direct Digital Synthesis System ) với các dạng sóng đầu ra tiêu chuẩn (sin, vuông, tam giác, dốc và pulse) và các dạng sóng tùy ý có thể. Protek 93120 sử dụng tín hiệu chức năng đầu ra và AM, FM, FSK, PSK, Sweep và Burst, Frequency Sweep Signal.

Thông số kỹ thuật:

• Model : Protek 93120
• Thương hiệu : Protek / Hàn Quốc
• Xuất xứ : Hàn Quốc
• Bảo hành : 12 tháng
• Sóng đầu ra : 27 dạng sóng (Since, Vuông, Tám giác, răng cưa, Xung, xung điều chế, FM, AM, Sweep, Burst, FSK, PSK…)
• Tần số ra : 100uHz ~ 120Mhz
• Độ phân giải : 1uHz
• Độ chính xác :  5 0.000001
• Độ ổn định : 1 0.000001
• Dạng sóng chính : Sine, vuông, TTL
• Độ phân giải : 12 bit
• Tốc độ lấy mẫu : 200MS/s
• Độ méo hài : -50dBc(Freq ≤ 5MHz), -45dBc(Freq ≤ 10MHz), -40dBc(Freq ≤ 20MHz), -35dBc(Freq ≤ 40MHz)
• Độ méo : 0.1% (20MHz~100kHz)
• Rise/Fall xung vuông : <25ns
• Độ dài sóng : 4096 Dot
• Độ phân giải biên độ : 10 bit
• Độ rộng xung : 0.1% ~ 99.9% (<10khz), 1% ~ 99% (10khz ~ 100kHz)
• Biên độ : 2mV ~ 20Vpp
• Độ phân giải biên độ : 2uVpp (Trở kháng cao), 1uVpp (50 ohm)
• Độ chính xác biên độ : (1%+0.2mV)
• Độ trôi biên độ : 5%/3h
• Trở kháng ra : 50Ω
• Giá trị bù : 10V (Trở kháng cao), 5V (50 Ohm)
• Độ phân giải bù : 2uV (Trở kháng cao), 1uV(50 Ohm)
• Lỗi bù : 1% + 10mV
• + Sóng AM
• Sóng mang : Since, vuông
• Chế độ điều chế : INT, EXT
• Tín hiệu điều chế : Since, vuông, tam giác (10µHz ~ 20kHz)
• Lỗi điều chế : (5%+0.2)100µHz < Freq ≤ 10kHz, (10%+0.5)(10kHz < Freq ≤ 20kHz)
• Độ sâu điều chế : 1% ~ 120%
• Biên độ  tín hiệu ngoài vào : 3Vpp (+1.5V ~ 1.5V)
• + Sóng FM
• Sóng mang : Since, vuông
• Tín hiệu điều chế : Since, vuông, tam giác (10µHz ~ 20kHz)
• Tần số bù : Max 50% của tín hiệu trong FM, 10% cho tín hiệu ngoài.
• Điều chế FSK : Chế độ INT, EXT. Giải thay đổi : 0.1ms ~ 800s
• + PM
• PSK :  Phase 1, Phase 2
• Giải : 0.1° ~ 360.0°
• Độ phân giải : 0.1°
• Chế độ điều khiển : INT, EXT
• Khoảng thời gian thay đổi : 0.1ms ~ 800s
• + Burst
• Dạng sóng : Since, vuông
• Đếm Burst :  1 ~ 10000 chu kỳ
• Thời gian thay đổi : 0.1ms ~ 800s
• Chế độ điều khiển : INT, EXT
• + SWEEP
• Dạng sóng :  Since, vuông
• Thời gian : 1ms~800s (linear), 100ms~800s(log)
• Chế độ : Linnear, Log
• Tần số tín hiệu kích ngoài : DC ~ 1Khz (Linear), DC ~ 10kHz(log)
• Chế độ điều khiển : INT, EXT
• + Đầu ra của tín hiệu điều chế
• Dạng sóng : Since, vuông, vuông, tam giác
• Tần số : 100uhz ~ 20Khz
• Biên độ : 5Vpp, 2%
• Trở kháng ra : 620Ω
• + Lưu trữ
• Hạng mục lưu trữ : Tần số, biên độ, dạng sóng, DC Offset, Trạng thái chức năng
• Tổng lưu trữ : 10 tín hiệu
• + Đếm tần số
• Tần số : 1Hz ~ 100Mhz
• Điện áp nhỏ nhất vào :
• 50mV (Freq 10Hz ~ 50MHz), 100mV (Freq 1Hz ~ 100 MHz) (ATT Open)
• 0.5V (Freq 10Hz ~ 50MHz), 1V (Freq 1Hz ~ 100 MHz) (ATT Close)
• Điện áp lớn nhất vào : 100Vpp (Freq ≤ 100kHz), 20Vpp (1Hz ~ 100 MHz)
• Lọc thông thấp
• Gate Time : 10ms ~ 10s
•  + Thông số chung
• Điện áp vào : 220V 10%, 50~60Hz, Max, 35W
• Kích thước : 255mm 370mm 100mm
• Phụ kiện : Đầu nguồn, HDSD, đầu lấy tín hiệu.
