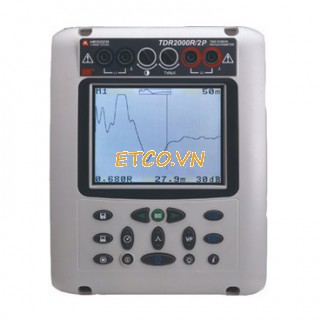

Máy xác định vị trí lỗi cáp (Máy đo TDR) TDR2000/2P
Hãng sản xuất: Megger - Đức
Xuất xứ: Đức
Bảo hàng: 12 tháng
Thông số kỹ thuật: Máy xác định vị trí lỗi cáp (Máy đo TDR) TDR2000/2P
Dải đo: 50 m, 100 m, 200 m, 400 m, 1 km, 2 km, 4 km, 8 km, 16 km.
Độ phân giải:
+ 0.1 mm (4 inches) up to 200 m
+ 0.2 m up to 400 m
+ 0.1% of range above 400 m
Độ chính xác: 0.1% of range plus 1 pixel
Trở kháng vào: Automatic 0 to 120 Ω
Bảo vệ đầu ra:
+ 300 V CATIII phase to ground
+ (440 V phase to phase) working
Biên độ xung đầu ra: Nominal 3 V, 5 V and 14 V pk to pk
Độ rộng xung lựa chọn:
+ 50 m range: 7 ns, 20 ns, 40 ns, 60 ns, 80 ns
+ 100 m range: 7 ns, 40 ns, 60 ns, 80 ns, 100 ns
+ 200 m ranges: 7 ns, 40 ns, 80 ns, 14 0ns, 200 ns
+ 400 m range: 40 ns, 80 ns, 160 ns, 200 ns, 400 ns
+ 1 km range: 80 ns, 160 ns, 260 ns, 500 ns, 1 µs
+ 2 km range: 160 ns, 260 ns, 500 ns, 1 µs, 2 µs
+ 4 km range: 240 ns, 500 ns, 1 µs, 2 µs, 4 µs
+ 8 km range: 500 ns, 1 µs, 2 µs, 4 µs, 8 µs
+ 16 km range: 1 µs, 2 µs, 4 µs, 8 µs, 16 µs
Gain: 0 to 90 dB in steps of 6 dB
TX Null: 0 Ω to 120 Ω
Nguồn cấp: 230 V a.c. ±10% 50 Hz
Nhiệt độ hoạt động: -15 ºC to +45 ºC (5 ºF to 113 ºF)
Nhiệt độ lưu trữ: -20 ºC to +45 ºC (-4 ºF to 113 ºF)
Kích thước: 250 mm L x 200 mm W x 110 mm D
Khối lượng: 1.5 kg (3.3 lbs)
Cung cấp bao gồm:
Battery charger UK 6121-538
Battery charger European 6121-539
Dual fused test lead set (2 pairs) 1002-136
Test and carry pouch 6420-114
Serial data lead 25955-025
Carry strap for pouch 6220-611
Tracemaster software 6111-458
User Guide 6172-662
