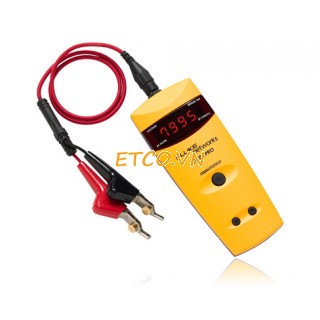

Máy đo TDR Fluke TS 100 PRO

Máy đo TDR Fluke TS 100 PRO

Tính năng sản phẩm:

• Là một máy đo TDR kiểm cáp với khoảng cách xa – Kiểm tra ngắn và hở mạch với khoảng cách lên đến 2.4 km.
• Tính năng SmartTone® – Phát tone với năm giai điệu khác nhau giúp xác định chính xác đôi cáp cần kiểm tra.
• Tích hợp TDR (Time domain Reflector)
• Phát hiện Bridge Tap – Đảm bảo hiệu suất cho đường truyền xDSL
• Báo cáo khoảng cách Bridge Tap lên đến 975 mét.
• Phát hiện được nhiều Bridge Tap và chiều dài của chúng.
• Hiển thị chiều dài của cáp sau Bridge Tap.
• Phát hiện điện áp AC/DC trên cáp.
• Kiểm tra cáp chỉ với một nút nhấn.
• Tích hợp tính năng phát Tone
• Là một thiết bị TDR 5 trong 1: Phát hiện Bridge Tap, phát hiện ngắn và hở mạch, phát hiện điện áp và SmartTone phát tone với 5 giai điệu khác nhau.
• Phát hiện Bridge Tap với chi phí hợp lý.
• Cải thiện hiệu suất mạng xDSL
• Không yêu cầu thiết lập cấu hình phức tạp hoặc đòi hỏi chuyên môn cao
• Không có các hướng dẫn hoặc phân tích đồ thị phức tạp.

Thông số kỹ thuật:

• Khoảng cách tối đa: 8.000 feet (2.438 mét) trên một số loại cáp, 4.000 feet (1.220 mét) trên hầu hết các loại cáp, 500 feet (152 mét) trên dây cáp bị suy hao cao. Máy sẽ hiễn thị -Err nếu đoạn cáp cần đo quá dài.
• Chiều dài tối đa cho một số loại cáp:

8.000 feet (2,438 mét): Cáp đôi xoắn CAT-3
8.000 feet (2,438 mét): Cáp đôi xoắn CAT-5
6.000 feet (1,830 mét): 12/2 AC Wire
3.000 feet (900 mét): Cáp TV đồng trục RG-6/U
1.500 feet (457 mét): Cáp đồng trụ

• Khoảng cách tối thiểu: Không có khoảng cách tối thiểu (Có thể phát hiện Bridge Tap ở 0 feet/mét)
• Độ chính xác:

±2 feet (±0.6 m) cho cáp với chiều dài ngắn hơn 10 feet (3 m)
±5 feet (±2 m) cho cáp dài hơn 10 feet (3 m) và ngắn hơn 200 feet (60 m)
+/-3%+/-5 feet (±2 m) cho cáp dài hơn 200 feet (60 m).

• Khoảng cách phát hiện Bridge Tap: Từ 0 feet đến 3,200 feet (975 mét)
• Chiều dài tối thiểu của Bridge Tap: 10% khoảng cách đến Bridge Tap. Phụ thuộc vào đặc tính của cáp
• Tỷ lệ đo: tối đa 4 phép đo mỗi giây, giảm đến 2 giây cho mỗi đo lường dựa vào kích thước cáp và tính đồng nhất.
• VOP: Có thể đều chỉnh từ 20 đến 99, được lưu trong bộ nhớ flash
• Công nghệ đo:Time Domain Reflector (TDR) với trở kháng 100 Ω, chiều cao xung tối đa 6V
• Loại cáp: Hầu như tất cả cáp đôi hoặc cáp nhiều lõi.
• Nguồn điện: 4 pin AA alkaline.
• Bảo vệ lắp pin ngược: Không có thiệt hại cho máy đo nếu pin được lắp ngược.
• Thời lượng pin: 35 giờ
• Thông báo pin yếu: Đèn LED hiễn thị luân phiên LO và bAtt khi điện thế của pin giảm xuống dưới 4.5v
• Cách ly điện áp tối đa: 250v RMS

• Đo điện áp:

Phạm vi: từ 0 v AC đến 115 v AC; từ 0 v DC đến ±150 v DC
Độ chính xác: AC: +/-1%+/-2 v (45 Hz to 65 Hz); DC: +/-1%+/-2 v DC

• Phát hiện cao áp:

Phát hiện điện thế AC đến 115 v; Phát hiện điện thế DC đến ±150 v.
Hiển thị cảnh báo Điện áp cao khi điện thế AC  ≥ 90 v hoặc điện thế DC ≥ 100 v

• Khoảng cách SmartTone®:     7,000 feet (2,134 mét)
• Khoảng cách phát tone:     52,800 feet (16,093 mét)
• Phạm vi trở kháng:     Từ 35 đến 330 Ω.
• Phạm vi nhiệt độ:

Hoạt động: Từ 32°F đến 104°F (Từ 0°C đến 40°C)
Bảo quản: Từ 32°F đến 131°F (từ 0°C đến 55°C)

• Phát hiện sự cố phản xạ 3: Ngưỡng mặc định -45 dB (Người sử dụng có thể lựa chọn từ -24 dB đến -62 dB với mỗi bước tăng 1 dB)
• Độ cao hoạt động: Tối đa 9,843 ft (3,000 mét)
• Trọng lượng: 1lb (454 g)
• Kích thước: 7.4 in x 2.7 in x 1.4 in (18.8 cm x 6.9 cm x 3.6 cm)
• An toàn:

IEC 61010-1:2010; N10140
EMC: IEC/EN61326-1:2006
