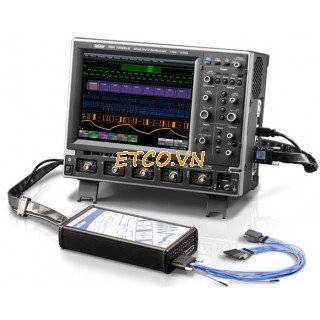

LeCroy MSO 104MXs-B Máy hiện sóng số (1 GHz, 5 GS/s, 4+18 kênh)
THÔNG SỐ KỸ THUẬT:
Hãng sản xuất: Teledyne LeCroy - USA
Model: MSO 104MXs-B
Máy hiện sóng số LeCroy MSO 104MXs-B có phần cứng đạt hiệu suất cao, xử lý 4+18 kênh tương tự và số. Thiết kế nhỏ gọn với một màn hình hiển thị cảm ứng lớn, giao diện người dùng trực quan và cung cấp các công cụ đo lường toán học tiên tiến nhất hiện nay.
Hệ thống theo chiều dọc:
Băng thông 1 GHz
Tăng thời gian 300 ps
Kênh 4 + 18 đầu vào
Giới hạn băng thông 20 MHz, 200 MHz
Trở kháng đầu vào 1 MW ± 1,25% | | 16 pF ± 2 pF, 50 Ω ± 1,5%
Khớp nối đầu vào AC, DC, GND
Điện áp đầu vào tối đa 1 MW: ± 250 VPK, 50 Ω: 5 Vrms
Cô lập kênh ≥ 40 dB tại 100 MHz, ≥ 30 dB tại 1 GHz
Độ phân giải theo chiều dọc 8 bit
Độ nhạy 1 MW: 2 mV / div - 10 V / div
50 Ω: 2 mV / div - 1 V / div
Độ chính xác DC: ± 1,5%
Phạm vi bù ± 1 V: 2 mV / div - 99 mV / div
± 10 V: 100 mV / div - 1,0 V / div
± 100 V: 1,02 V / div - 10 V / div
Hệ thống ngang:
Thời gian / Bộ phận Phạm vi 200 ps / div - 1000 s / div
Đồng hồ chính xác 5 ppm
Kích hoạt và người xen vào Jitter 3 ps (rms)
Bảo hành: 12 tháng
