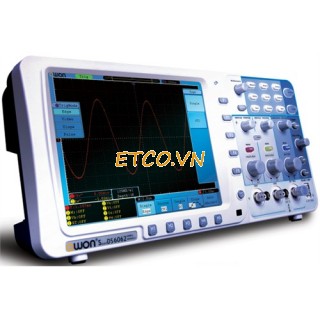

Máy hiện sóng số Owon SDS8302 (300Mhz, 2 channel, 2.5Gsa/s)

Mã SP: SDS8302

Trạng thái: Còn hàng

Giá: 0 đ

Điểm nổi bật

Máy hiện sóng số Owon SDS8302 (300Mhz, 2 channel, 2.5Gsa/s)

   Điện thoại đặt hàng: 04-6687-1848/0982-055-781
           Email: sale@etco.vn

Máy hiện sóng số Owon SDS8302 (300Mhz, 2 channel, 2.5Gsa/s)

THÔNG SỐ KỸ THUẬT:
Băng thông : 300MHz
Lấy mẫu : 2.5GS/s
S/div : 1ns/div~100s/div,
Thời gian tăng : ≤ 1.7ns
Số kênh : 2 + 1(Ext)
Hiện thị : 8" color LCD, TFT display , 800*600 pixels
Trở kháng đầu vào : 1MΩ±2%
Độ cách điện kênh : 50Hz: 100 : 1, 10MHz: 40 : 1
Điện áp vào max : 400V (PK-PK) DC + AC PK-PK
Đầu vào chia : 1X,10X,100X,1000X
Chiều dài ghi : Max.10M điểm cho 1 kênh
Độ chính xác lấy mẫu/ trễ : ±100ppm
Đầu vào dạng : DC, AC, Ground
Độ phân giải (A/D) : 8 bits
V/div : 2mV/div~10V/div(at input)
Kiểu Trigger : Edge, Pulse, Video, Slope, Alternate
Chế độ Trigger : Auto, Normal, Single
Mức Trigger : ±6
Chế độ thu thập : Mẫu, phát hiện đỉnh và trung bình
Toán học : +, -, ×, ÷, FFT
Sóng lưu trữ : 15 dạng sóng
Truyền thông : USB, USB Flash, LAN, VGA
Nguồn : 100V-240V AC, 50/60Hz, CATII
Công suất : <18W
Cầu chì : 1A, T class, 250V
Phụ kiện : Que đo, đầu nguồn, CD, HDSD, cable USB
Bảo hành : 12 months
Hãng sản xuất : Owon
Xuất xứ: China

Model SDS8302
Bandwidth 300MHz
Sample rate(Real time) 2GS/s
Horizontal Scale(S/div) 1ns/div~100s/div, step by 1~2~5
Rise time (at input, typical) ≤1.7ns
Channels Dual
Vertical System Vertical resolution (A/D) 8 bits Resolution
(2 channels simultaneously )
Vertical sensitivity 2mV/div~10V/div(at input)
Displacement ±1V(2mV~100mV), ±10V(200mV~1V),
±100V(2V~10V)
Analog Bandwidth 300MHz
Single bandwidth Full bandwidth
low frequency ≥ 5Hz
Rise time (at input, typical) ≤1.7ns
DC gain accuracy ±3%
DC accuracy(Average) Average>16: ±(3% rdg + 0.05 div) for delta V
Measurement Cursor measurement delta V and delta T between cursors
Automatic measurement Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time,Fall Time, DelayA→B , DelayA→B , +Width, -Width, +Duty, -Duty
Waveform Math +, -, ×, / ,FFT
Waveform storage 15 waveforms
Lissajou’s figure Bandwidth Full bandwidth
Phase difference ±3 degrees
Communication interface USB, support USB flash disk storage, SVGA
Trigger Trigger level range ±6 divisions from screen center
Trigger level accuracy ±0.3div
Horizontal Trigger displacement Pre-trigger: 655 div,Post-trigger: 10 div
Trigger Holdoff range 100ns~10s
Edge trigger Rising,Falling
Pulse Trigger Trigger condition Positive pulse:>,<,=
negative pulse:>,<,=
Pulse width range 24ns~10s
Video Trigger NTSC,PAL,SECAM
Slope Trigger Trigger condition Positive pulse:>,<,=
negative pulse:>,<,=
Time setting 24ns~10s
Alternate Trigger Edge, Pulse, Video, Slope
Waveform record Waveform quantity 1~1000
Interval time 1ms~1000s
Display 8" color LCD,TFT display,
800x600 pixels,65535 colors
Power Supply 100~240VAC RMS, 50/60Hz, CAT II
Power consumption < 18W
Dimension Weight 340mm(L)×155mm(H)×70mm(W)
1.8kg (without battery)
Included Accessories

1 - Probe
1 - Power cord
1 - Probe adjust pen
1 - USB data cable
1 - CD-Rom
1 - User's Manual
