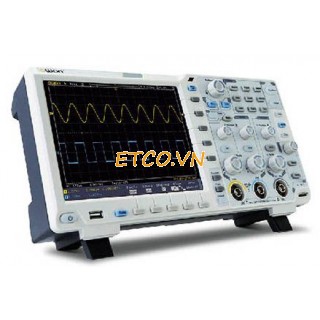

Máy hiện sóng số Owon XDS3302, 300MHz, 2+1 kênh, 2.5GS/s (Digital Storage Oscilloscope Owon XDS3302)

Model

XDS3062A

XDS3102

XDS3102A

XDS3202A

XDS3202

XDS3302

Bandwidth

60MHz

100MHz

200MHz

300MHz

Sample Rate

1GS/s

1GS/s

1GS/s

2GS/s

2.5GS/s

Vertical Resolution (A/D)

12 bits

8 bits

12 bits

14bits

8 bits

Record length

40M

Waveform Refresh Rate

75,000 wfms/s

Horizontal Scale (s/div)

2ns/div - 1000s/div, step by 1 - 2 - 5

1ns/div - 1000s/div, step by 1 - 2 - 5

Rise Time (at input, typical)

≤5.8ns

≤3.5ns

≤1.7ns

≤1.25ns

Channel

2 + 1 (external)

Display

8" color LCD, 800 x 600 pixels

8" touch screen (capacitor-tpye)

Input Impedance

1MΩ ± 2%, in parallel with 15pF ± 5pF

1MΩ ± 2%, in parallel with 15pF ± 5pF; 50Ω ± 2%

Channel Isolation

50Hz : 100 : 1, 10MHz : 40 : 1

Max Input Voltage

1MΩ ≤ 300Vrms; 50Ω ≤ 5Vrms

DC Gain Accuracy

±1%

±3%

±1%

±1%

±3%

DC Accuracy

average≥16：±(3% reading + 0.05 div) for △V

Probe Attenuation Factor

0.001X - 1000X, step by 1 - 2 - 5

LF Respond (AC, -3dB)

≥5Hz (at input, AC coupling, -3dB)

Sample Rate / Relay Time Accuracy

±1ppm

Interpolation

sin(x) / x

Interval (△T) Accuracy (full bandwidth)

Single: ±(1 interval time + 1ppm x reading + 0.6ns);
Average > 16: ±(1 interval time + 1ppm x reading + 0.4ns)

Input Coupling

DC, AC, and GND

Vertical Sensitivity

1mV/div - 10V/div (at input)

Trigger Type

Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232,  and CAN (optional)

Bus Decoding(optional)

I2C, SPI, RS232, and CAN

Trigger Mode

Auto, Normal, and Single

Trigger Level

±2000div (1mv/div), ±1000div (2mv/div), ±400div (5mv/div),
±200div (10mv/div), ±100div (20mv/div),  ±40div (50mv/div),
±200div (100mv/div), ±100div (200mv/div), ±40div (500mv/div),
±20div (1v/div), ±100div (2v/div), ±40div (5v/div), ±20div (10v/div)

Line / Field Frequency (video)

NTSC, PAL and SECAM standard

Cursor Measurement

△V, and △T between cursors, △V and △T between cursors, auto-cursor

Automatic Measurement

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin,
Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,
+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓,
+Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count

Waveform Math

＋, －, ×, ÷, FFT

Waveform Storage

100 waveforms

Lissajou's
Figure

Bandwidth

full bandwidth

Phase Difference

±3 degrees

Communication Interface

USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, and VGA (optional)

Frequency Counter

available

Power Supply

100V - 240V AC, 50/60Hz, CAT II

Power Consumption

＜15W

Fuse

2A, T class, 250V

Battery (optional)

3.7V, 13200mA

Dimension (W x H x D)

340 x 177 x 90 mm

Weight

2.60 kg

Full Scale Reading

3¾ digits (max 4000 count)

Diode

0V -1.5V

Input Impedance

10MΩ

Continuity Test

<50 (±30) beeping

Capacitance

51.2nF - 100uF: ±(3% ± 3 digits)

Voltage

VDC: 400mV, 4V, 400V: ±(1 ± 1 digit); max input: DC 1000V
VAC: 4V, 40V, 400V: ±(1 ± 3 digits); frequency: 40Hz - 400Hz; max input: AC 750V (virtual value)

Current

DC: 40mA, 400mA: ±(1.5% ± 1 digit); 10A: ±(3% ± 3 digits)
AC: 40mA: ±(1.5% ± 3 digits), 400mA: ±(2% ± 1 digit), 10A: ±(3% ± 3 digits)

Impedance

400Ω: ±(1% ± 3 digits),4KΩ - 40MΩ: ±(1% ± 1 digit)

Max Frequency Output

25MHz

50MHz

Sample Rate

125MS/s

250MS/s

Channel

available in 1-ch, or 2-ch

Vertical Resolution

14 bits

Amplitude Range

10mVpp - 6Vpp

Waveform Length

8K

Standard Waveform

Sine, Square, Pulse, Ramp

Arbitrary Waveform

Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, Noise, and others, total 46 built-in waveforms, and user-defined arbitrary waveform

VGA

VGA+AV port

WIF

WiFi

AWG

arb waveform generator

DMM

digital multimeter

TOU

touch screen (capacitor-type)

RS232

RS232

SPI

SPI

I2C

I2C

CAN

CAN trigger / decoding
