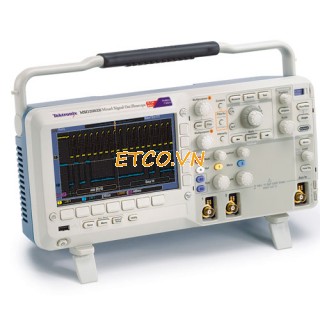

Máy hiện sóng số Tektronix MSO2002B (70Mhz, 2CH, 16CH logic, 1GS/s)
THÔNG SỐ KỸ THUẬT:
Model : MSO2002B
Hãng sản xuất : Tektronix
Xuất xứ : Mỹ
Băng thông : 70Mhz
Số kênh : 2 kênh , 16 kênh logic
Tốc độ lấy mẫu : 1Gsa/s
Rise Time : 5ns
Độ dài sóng: 1Mega
Trục tung- tương tự (analog)
Độ phân giải: 8 bit
Khoảng dịch chỉnh: 2mV/div ~ 5V/div
Trục tung- logic
Số kênh đầu vào: 16 kênh (từ D15~D0)
Ngưỡng lựa chọn: TTL, CMOS, ECL, PECL hoặc theo người sử dụng
Độ chính xác: ±100 mV
Điện áp đầu vào: ± 40V max
Điện trở đầu vào: 101 kΩ
Độ phân giải trục tung: 1 bit
Trục hoành- tương tự
Thời gian lấy mẫu tối đa: 1ms
Khoảng thời gian: 4ns ~ 100s
Thời gian trễ: -10div ~ 5000s
Độ chính xác: ±25 ppm
Trục hoành logic
Tốc độ lấy mẫu: 1GS/s ( D0~D7) ; 500MS/s (D8~D15)
Độ phân giải: 1ns (D0~D7) ; 2ns (D8~D15)
Độ dài sóng: 1Mega
Độ rộng xung tối thiểu: 5ns
Trigger:
Chế độ: Auto, Normal, and Single
Khoảng giữ: 20ns ~ 8s
Loại trigger: Edge, độ rộng xung, Runt, Logic
Tính toán sóng: +, -, x, FFT
Màn hình : TFT 7 inch, 480x234
Giao tiếp :USB 2.0, Ethernet(LAN) Port
Nguồn : 100 to 240 V ±10%,45~65Hz; 80W
Kích thước : 180mm x 377mm x 134mm
Khối lượng : 3.6Kg
Phụ kiện gồm: Phần mềm, dây nguồn, HDSD, đầu đo TPP0100, đầu logic 16 kênh P6316
