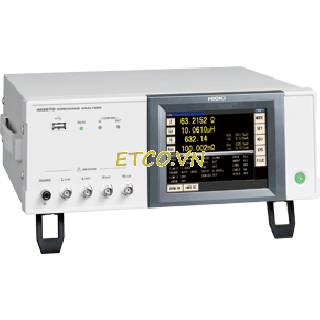

Máy phân tích tổng trở Hioki IM3570
Hãng : Hioki
Model: IM3570
Xuất sứ: Nhật Bản
Thông số kỹ thuật
- Kiểu đo:
+ Kiểu LCR
+ Kiểu phân tích (Đo tần số và đo mức độ)
+ Đo liên tục
- Các thông số đo:
+ Z, Y, θ, Rs (ESR), Rp, Rdc (Điện trở DC)
+ X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (độ dẫn)
+ ε (Hằng số điện môi)
- Thang đo:
+ 100 mΩ đến 100 MΩ, 12 thang đo
- Hiển thị thang đo:
+ Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ±(0.000000 [unit] đến 9.999999G [unit], Absolute value display for Z and Y only
+ θ : ±(0.000° đến 999.999°), D : ±(0.000000 đến 9.999999)
+ Q : ±(0.00 đến 99999.99), Δ % : ±(0.0000% đến 999.9999%)
+ T : -10.0°C đến 99.9°C
- Độ chính xác: Z : ±0.08%rdg. θ: ±0.05°
- Tần số thử:: 4Hz to 5MHz (10 mHz đến 100 Hz steps)
- Mức độ tín hiệu đo:
+ Kiểu thông thường:
_ V mode/CV mode: 5 mV đến 5 Vrms (up to 1 MHz)
_ 10 mV to 1 Vrms (1.0001 MHz đến 5 MHz), 1 mVrms steps
_ CC mode: 10 μA to 50 mArms (up đêbs 1 MHz)
_ 10 μA to 10 mArms (1.0001 MHz to 5 MHz), 10 μArms steps
+ Kiểu trở kháng thấp ở độ chính xác cao:
_ V mode/CV mode: 5 mV to 1 Vrms (up to 100 kHz), 1 mVrms steps
_ CC mode:10 μA to 100 mArms (100 mΩ and 1Ω ranges of up to 100 kHz), 10 μArms steps
- Trở kháng đầu ra:
+ Kiểu thông thường: 100 Ω
+ Kiểu trở khngs thấp ở độ phân giải cao: 10 Ω
- Hiển thị: 5.7-inch color TFT, display can be set to ON/OFF
- Thời gian đo: 0.5 ms (1 kHz, FAST, display OFF, representative value)
- Chức năng:
+ DC bias mesuarement
+ Đo nhiệt độ, đo nguồn (Automatic DC biasing system)
+ So sánh, đo BIN (phân lọa), Panel loading/saving, Memory function
- Giao tiếp: EXT I/O (Handler), giao tiếp USB (high-speed), thẻ nhớ USB, LAN
- Nguồn: 90 to 264 V AC, 50/60 Hz, 150 VA max.
- Kích thước, Khối lượng: 3330 mm (12.99 in) W × 119 mm (4.69 in) H × 307 mm (12.09 in) D, 5.8 kg (204.6 oz)
- Phụ kiện đi kèm: Dâ nguồn ×1,HDSD ×1, hướng dẫn kết nối máy tính (CD-R) ×1
- Thời gian bảo hành: 12 tháng
| Measurement modes | LCR mode, Analyzer mode (Sweeps with measurement frequency and measurement level), Continuous measurement mode |
| Measurement parameters | Z, Y, θ, Rs (ESR), Rp, Rdc (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| Measurement range | 100 mΩ to 100 MΩ, 12 ranges (All parameters are determined according to Z) |
| Display range | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ±(0.000000 [unit] to 9.999999G [unit], Absolute value display for Z and Y only θ : ±(0.000° to 999.999°), D : ±(0.000000 to 9.999999) Q : ±(0.00 to 99999.99), Δ % : ±(0.0000% to 999.9999%) |
| Basic accuracy | Z : ±0.08%rdg. θ: ±0.05° |
| Measurement frequency | 4 Hz to 5 MHz (10 mHz to 100 Hz steps) |
| Measurement signal level | Normal mode: V mode/CV mode: 5 mV to 5 Vrms (up to 1 MHz)
Low impedance high accuracy mode:10 mV to 1 Vrms (1.0001 MHz to 5 MHz), 1 mVrms steps CC mode: 10 μA to 50 mArms (up to 1 MHz) 10 μA to 10 mArms (1.0001 MHz to 5 MHz), 10 μArms steps V mode/CV mode: 5 mV to 1 Vrms (up to 100 kHz), 1 mVrms steps
CC mode:10 μA to 100 mArms (100 mΩ and 1Ω ranges of up to 100 kHz), 10 μArms steps |
| Output impedance | Normal mode: 100 Ω Low impedance high accuracy mode: 10 Ω |
| Display | 5.7-inch color TFT, display can be set to ON/OFF |
| Measurement time | 0.5 ms (100 kHz, FAST, display OFF, representative value) |
| Functions | DC bias measurement, Comparator, BIN measurement (classification), Panel loading/saving, Memory function |
| Interface | EXT I/O (handler), RS-232C, GP-IB, USB communication, USB memory, LAN |
| Power supply | 90 to 264 V AC, 50/60 Hz, 150 VA max. |
| Dimensions, mass | 330 mm (12.99 in) W × 119 mm (4.69 in) H × 307 mm (12.09 in) D, 5.8 kg (204.6 oz) |
| Supplied accessories | Power cord ×1, Instruction Manual ×1, PC communication Instruction Manual (CD-R) ×1 |
