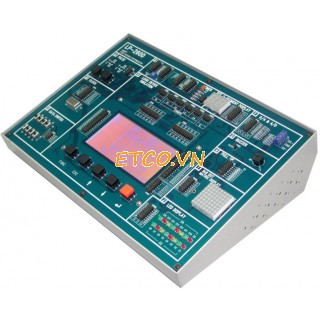

Bộ thực hành thông minh thiết kế mạch logic Leaptronix LP-2600
Hãng sản xuất: Leaptronix
Model: LP-2600
Xuất xứ: Đài loan
Bảo hành: 12 tháng
Thông số kỹ thuật: Bộ thực hành thông minh thiết kế mạch logic Leaptronix LP-2600
- Nội dung thực hành:
+ Thực hành cổng logic cơ bản
+ Thực hành Lắp ráp cổng logic
+ Thực hành mạch cộng
+ Thực hành mạch trừ
+ Ứng dụng lắp giáp mạch logic
+ Ứng dụng mạch logic số
+ Thực hành mạch logic tuần tự
+ Ứng dụng mạch logic tuần tự
+ Thực hành chuyển đổi D/A
+ Thực hành chuyển đổi A / D
+ Thực hành mạch 555
+ Thực hành mạch Pull up
- Thông số kỹ thuật:
+ Nguồn: 90V AC~260V AC
+ Tần số: 50/60 Hz
+ Kích thước: 32cm x 22.6cm x 3.0/8.5cm
+ Trọng lượng: 2.8Kg
- Modul thiết bị mô phỏng:
+ Hiển thị ：240x128 LCD
+ Mô phỏng: TTL IN (x28) Pin, TTL OUT (x28) Pin , O.C. OUT (x6) Pin
+ Điểu khiển bàn phím：FUNC, ESC, UP, DOWN, ENTER
- Bộ đầu vào:
+ Công tắc logic：S1～S8
+ Phát tín hiệu:
* A, /A →100 ms Pulse
* B, /B →100 ms Pulse
* Clock：1 Hz/10 Hz/100 Hz/1 KHz/10 KHz/100 KHz/1MHz
* CLK/2, CLK/4, CLK/8, CLK/16, CLK/32, CLK/64, CLKIN
- Bộ đầu ra:
+ Modul mạch tiêu chuẩn:
* Led hiển thị Anode chung x 8
* Led hiển thị cathode chung x 8
* Led 7 vạch anode x 2
* Led ma trận 8 hàng x8 cột x1 cái
* Còi x1
+ Modul mạch nâng cao:
* Mạch 555
* Bộ D/A 4bit
* Bộ A/D 7bit
* Mạch pull up
+ Modul phần mềm nâng cao
Cho phép người sửa dụng chỉnh sửa và sửa đổi các mạch thí nghiệm
* Để tải về các mạch thử nghiệm trong phòng thí nghiệm để thử nghiệm
* Để tạo ra các mạch thí nghiệm cho các cấp giấy chứng nhận các mức độ khác nhau
Cung cấp kèm theo: mạch chính, dây nguồn, cáp thí nghiệm đơn 52 cái, CD tài liệu
SMART LOGIC DESIGN EXPERIMENTAL LAB LP-2600
Smart Logic Design Experimental Kit
Introduction
The LP-2600, a Smar t Logic Design Experimental Kit, which helps beginners to comprehend the general design functions of digital circuit, and offers multiple experimental units. The LP-2600 simplifies the process of welding ICs. As long as we load the entire circuit program into the Smart Logic Design Experimental Kit through printer port, the LP-2600 will simulate the circuit.
Features
Don’t require TTL and CMOS devices to do experimental circuits. Saving materials and time.
Help users learn about practical experiments and basic logic programs quickly without soldering IC components.
Offer smart INPUT and OUTPUT circuit linkage function.
Offer practical input control settings. Reveal each gate, IC gate and output linkage results on output circuit.
Offer the pin of measurement point for convenience to measure various test point virtually..
Fit for standard digital logic experiment programs.
System built-in various experimental units of basic logic gate, assembled logic and digital logic.
Experimental Content
Basic Logic gates experiment
Assembled logic gates experiment
Adder experiment
Subtracter experiment
Assembled logic application
Digital logic application
Sequential logic experiment
Sequential logic application
D/A converter experiment
A/D converter experiment
555 multi-vibrates circuit experiment
PULL UP circuit experiment
Specification
Power: 90V AC~260V AC
Frequency Range: 50/60 Hz
Dimension: 32cm x 22.6cm x 3.0/8.5cm
Weight: 2.8Kg
Operating Altitude: up to 5000 m
Operating Humidity: 90％ (non-condensing)
Temperature: +5℃ ~ +45℃
Other Specifications
Devices Emulating Module
Display：240x128 LCD
Emulating：
1. TTL IN (x28) Pin
2. TTL OUT (x28) Pin
3. O.C. OUT (x6) Pin
Control keypad：FUNC, ESC, UP, DOWN, ENTER
Input Unit
Logic Switch：S1～S8
Signal Generator：
A, /A →100 ms Pulse
B, /B →100 ms Pulse
Clock：1 Hz/10 Hz/100 Hz/1 KHz/10 KHz/100 KHz/1MHz
CLK/2, CLK/4, CLK/8, CLK/16, CLK/32, CLK/64, CLKIN
Output Unit
Standard Circuit Module：
Common anode LED display x 8
Common cathode LED display x 8
Isolated common anode 7 segment display x 2
8 x 8 monochrome dot matrix LED
BUZZER unit 6. VH, VL, common point x 4
Advanced Circuit Module：
555 Circuit unit (a. Mono-stable oscillator / b. Non-stable oscillator)
D/A unit 4bit
A/D unit 7bit
PULL UP circuit experiment
Advanced Software Module
Allow users to edit and revise experimental circuits.
To download experimental circuits to experimental lab
To create experimental circuits for various certificated levels
Standard Accessories
Main unit........................x1
AC power cord................x1
Single-core cable...........x52
CD..................................x1
(included user's manual and teaching book)
