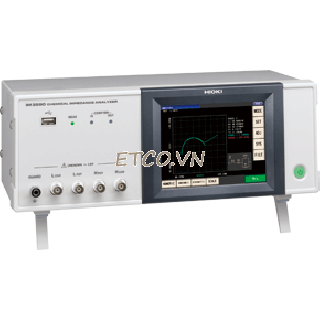

Máy phân tích tổng trở Hioki IM3590

THÔNG SỐ KỸ THUẬT:

Hãng : Hioki
Model: IM3590
Xuất sứ: Nhật Bản
Thông số kỹ thuật
- Kiểu đo:
   + Kiểu LCR, Chế độ đo liên tục (Kiểu LCR / Kiểu phân tích)
   + Kiểu phân tích (Đo tần số và đo mức độ)
   + Đặc tính nhiệt độ, Phân tích mạch tương đương)
- Các thông số đo:
   + Z, Y, θ, Rs (ESR), Rp, Rdc (Điện trở DC)
   + X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (độ dẫn)
   + ε (Hằng số điện môi)
- Thang đo:
   + 100 mΩ đến 100 MΩ, 10 thang
- Hiển thị thang đo:
   + Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ±(0.000000 [unit] đến 9.999999G [unit], Absolute value display for Z and Y only
   + θ : ±(0.000° đến 999.999°), D : ±(0.000000 đến 9.999999)
   + Q : ±(0.00 đến 99999.99), Δ % : ±(0.0000% đến 999.9999%)
   + T : -10.0°C đến 99.9°C
- Độ chính xác:    Z : ±0.05%rdg. θ: ±0.03°
- Tần số thử: 1 mHz to 200 kHz (1 mHz đến 10 Hz steps)
- Mức độ tín hiệu đo:
   + Kiểu thông thường:
      _ V mode/CV mode: 5 mV đến 5 Vrms, 1 mVrms steps
      _ CC mode: 10 μA đến 50 mArms, 10 μArms steps
   + Kiểu trở kháng thấp ở độ chính xác cao:
      _ V mode/CV mode: 5 mV đến 2.5 Vrms, 1 mVrms steps
      _ CC mode:10 μA đến 100 mArms, 10 μArms steps
- Trở kháng đầu ra:
   + Kiểu thông thường: 100 Ω
   + Kiểu trở kháng thấp ở độ phân giải cao: 25 Ω
- Hiển thị: 5.7-inch color TFT, display can be set to ON/OFF
- Thời gian đo: 2 ms (1 kHz, FAST, display OFF, representative value)
- Chức năng:
   + DC bias mesuarement, DC bù nhiệt độ trở kháng (converted reference temperature is displayed)
   + Đo nhiệt độ, đo nguồn (Automatic DC biasing system)
   + So sánh, đo BIN (phân lọa), Panel loading/saving, Memory function
- Giao tiếp: EXT I/O (Handler), giao tiếp USB (high-speed), tùy chọn thẻ nhớ USB: chọn RS-232C, GP-IB, or LAN
- Nguồn: 100 to 240 V AC, 50/60 Hz, 50 VA max.
- Kích thước, Khối lượng: 330 mm (12.99 in) W × 119 mm (4.69 in) H × 168 mm (6.61 in) D, 3.1 kg (109.3 oz)
- Phụ kiện đi kèm: Dây nguồn ×1, hướng dẫn sử dụng×1, CD-R hướng dẫn kết nối máy tính, phần mềm mẫu [Communications Control, Accuracy Calculation, and Screen Capture Functionality] ) ×1
- Thời gian bảo hành: 12 tháng

Measurement modes	LCR mode, Continuous measurement mode (LCR mode / Analyzer mode), Analyzer mode (Sweeps with measurement frequency and measurement level, temperature characteristics, equivalent circuit analysis)
Measurement parameters	Z, Y, θ, Rs (ESR), Rp, Rdc (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (conductivity), ε (dielectric constant)
Measurement range	100 mΩ to 100 MΩ, 10 ranges (All parameters are determined according to Z)
Display range	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ±(0.000000 [unit] to 9.999999G [unit], Absolute value display for Z and Y only θ : ±(0.000° to 999.999°), D : ±(0.000000 to 9.999999) Q : ±(0.00 to 99999.99), Δ % : ±(0.0000% to 999.9999%) T : -10.0°C to 99.9°C
Basic accuracy	Z : ±0.05%rdg. θ: ±0.03°
Measurement frequency	1 mHz to 200 kHz (1 mHz to 10 Hz steps)
Measurement signal level	Normal mode: V mode/CV mode: 5 mV to 5 Vrms, 1 mVrms steps CC mode: 10 μA to 50 mArms, 10 μArms steps Low impedance high accuracy mode: V mode/CV mode: 5 mV to 2.5 Vrms, 1 mVrms steps CC mode:10 μA to 100 mArms, 10 μArms steps
Output impedance	Normal mode: 100 Ω Low impedance high accuracy mode: 25 Ω
Display	5.7-inch color TFT, display can be set to ON/OFF
Measurement time	2 ms (1 kHz, FAST, display OFF, representative value)
Functions	DC bias measurement, DC resistance temperature compensation (converted reference temperature is displayed), Temperature measurement, Battery mesurement (Automatic DC biasing system), Comparator, BIN measurement (classification), Panel loading/saving, Memory function
Interface	EXT I/O (Handler), USB communication (high-speed), USB memory Optional: Choose 1 from RS-232C, GP-IB, or LAN
Power supply	100 to 240 V AC, 50/60 Hz, 50 VA max.
Dimensions, mass	330 mm (12.99 in) W × 119 mm (4.69 in) H × 168 mm (6.61 in) D, 3.1 kg (109.3 oz)
Supplied accessories	Power cord ×1, Instruction Manual ×1, CD-R (Communication Instruction Manual and Sample Software [Communications Control, Accuracy Calculation, and Screen Capture Functionality] ) ×1
