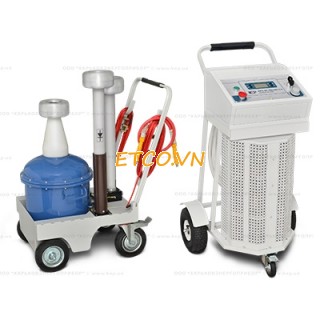

Máy thử nghiệm cao áp KEP HVTS-HP-100/100-7,5 (AC100KV/ DC100KV, 7,5kVA)
Hãng sản xuất: KEP
Xuất xứ: Ukraine
Model: HVTS-HP-100/100-7,5
Thông số kỹ thuật: Máy thử nghiệm cao áp KEP HVTS-HP-100/100-7,5 (AC100KV/ DC100KV, 7,5kVA)
Dùng để thử nghiệm cách điện của cáp điện và các chất điện môi rắn
Công suất: 7.5 KVA
Dải điện áp ra AC, kV :1 – 100
Dải điện áp ra DC, kV: 1 – 100
Dòng điện ra thử AC, mA, max: 75
Dòng điện ra thử DC, mA, max: 40
Dải đo lường điện áp ra AC, kV: 3 – 100
Dải đo lường điện áp ra DC, kV: 3 – 100
Dải đo lường dòng điện ra AC, mA: 1 – 75
Dải đo lường dòng điện ra DC, mA: 1 – 40
Cấp chính xác đo lường: 3 % (toàn dải)
Nguồn cung cấp, V: 220 ± 22
Tấn số, Hz : 50 ± 1
Cung cấp gồm:
- Bộ điều chỉnh điện áp trên xe đẩy di động 1 bôk
- Bộ cao áp TIOG-100 trên xe di động kèm bộ chia điện áp, nối đất và chỉnh lưu 1 bộ
- Dây cáp điện (dài 10 m, tiết diện 4x4 mm2) 1 cái
- Cáp nối đất (dài 10 m, tiết diện 10 mm2) 2 cái
- Cáp cao áp (dài 10 m, U test = 70 kV) 1 cái
- HDSD
The insulators testing device HVTS-HP is designed for testing the insulation of power cables and solid dielectric with the rectified voltage of up to 100 kV, as well as testing solid dielectrics with the sinusoidal voltage of up to 100 kV, 50 Hz.
The main difference between series devices HVTS-HP devices from HVTS-70/50 is the increased power output. There are two standard versions: 7.5 KVA and 17.5 KVA.
- Technical Specifications
Parameter HVTS-HP
70/55-7,5 (17,5)HVTS-HP
70/100-7,5 (17,5)HVTS-HP
100/100-7,5 (17,5)HVTS-HP
140/100-7,5 (17,5)Output test AC voltage range, kV 0.5 – 55 1 – 100 Output test DC voltage range, kV 0.5 – 70 1 – 100 1 – 140 Output test AC current, mA, max 130 (300) 75 (175) Output test DC current, mA, max 90 (200) 30 (65) 40 (90) 55 (125) Output AC voltage measuring range, kV 3 – 55 3 – 100 Output DC voltage measuring range, kV 3 – 70 3 – 100 3 – 140 Output AC current measuring range, mA 1 – 130
(1 – 300)
1 – 75 (1 – 175) Output DC current measuring range, mA 1 – 90
(1 – 200)
1 – 30
(1 – 65)
1 – 40
(1 – 90)
1 – 55
(1 – 125)
Measuring accuracy 3 % (of full scale) Supply voltage, V 220 ± 22 Frequency, Hz 50 ± 1 In parentheses are the parameters for the performance of 17.5 kVA version.
- Operating Conditions
The device is designed for an indoors operation under the following conditions:
Condition Value Air temperature, °С from -10 to +40 Relative humidity, %, up to 80 at +25° С Atmospheric pressure, kPa (mm hg) 84,0 – 106,7 (630 – 800) - Package Contents
Component Quantity HVTS-HP-100/100-7,5 control unit with voltage regulator VT-40 on the mobile trolley 1 TIOG-100 on the mobile trolley bundled with voltage divider, earthing and rectifier 1 Power cable on the drum (length 10 m, cross-section 4x4 mm2) 1 Grounding cable on the drum (length 10 m, cross-section 10 mm2) 2 High voltage cable on the drum (length 10 m, U test = 70 kV) 1 Documentation User's Manual 1
