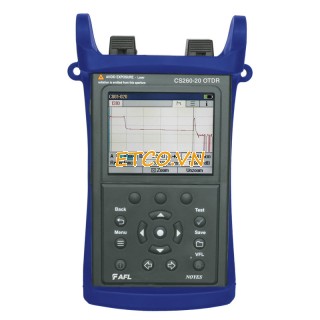

Máy đo OTDR cáp quang AFL CS260

Máy đo OTDR cáp quang AFL CS260

Máy đo cáp quang otdr AFL CS260 là dòng sản phẩm máy đo otdr dạng cầm tay, nhỏ gọn với khả năng linh hoạt di chuyển. Vùng kiểm soát sự kiện ngắn chỉ 0.8m, sự kiện suy hao: 4.5m, CS260 là một trong sản phẩm tối ưu nhất hiện này trên thị trường máy đo otdr.
Ngoài tính năng đo otdr, CS260 được trang bị thêm chức năng Visual Fault Locator, bộ phát sáng đỏ, người dùng dễ dàng kiểm tra lỗi của dây nhảy, đoạn cáp trong phạm vi 5km.
Đặc trưng của máy đo cáp quang:

• Nhỏ gọn, nhẹ tiện dụng khi mang theo.
• Tích hợp chức năng VFL
• Bước sóng làm việc: 1310nm và 1550nm
• Dải động: 34/32 dB
• Kinh tế
• Kết quả đo chính sác, tinh cậy.

Thông số kỹ thuật máy đo quang otdr:

Chức năng máy đo OTDR:

• Bước sóng làm việc: 1310nm và 1550nm với CS260-20, và 1625nm với CS260-10
• Dải động: CS260-20: 30/30dB@1310/1550nm, CS260-10: 35dB@1625nm
• Event dead-zone: 0.8m
• Attenuation dead-zone: 3.5m
• Độ rộng xung: 5, 10, 30, 100, 300 ns; 1, 3, 10 μs
• Phạm vi đo: 250 m to 120 km
• Độ chính xác: ±(1 +0.005 % x distance + data point spacing)

Chức năng power meter: (chỉ có ở CS260-10)

• Bước sóng đo: 1490, 1550 nm
• Dải đo: +23 to -50 dBm
• Chính xác: ±0.5 dB

Chức năng VLF

• Bước sóng phát: ánh sáng đỏ 650nm
• Công suất quang đi vào sợi: 0.8mW
• Tùy chọn phát: 2Hz, hoặc phát liên tục
