Máy hàn cáp quang Ilsintech Swift S5

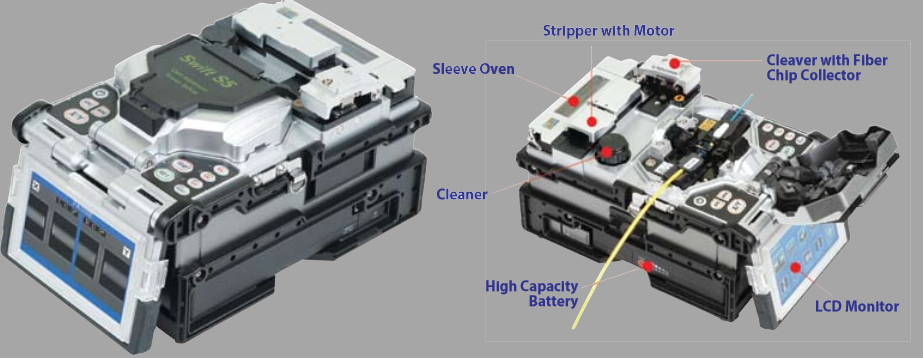

Đặc điểm nổi bật:
- Tuốt sợi quang, Vệ sinh sợi quang, Cắt sợi quang, Hàn sợi quang và gia nhiệt mối hàn ngay trên thân máy
- Tuốt sợi quang bằng nhiệt giúp sợi quang không bị sứt mẻ
- Chống bụi, chống sốc, chống thấm nước
- Hỗ trợ làm việc hai chiều với tính năng đảo ngược màn hình
- Thời lượng pin lên tới 350 chu kỳ hàn và gia nhiệt liên tục
- Sử dụng công nghệ căn chỉnh lõi tự động IPAAS tiên tiến nhất hiện nay
- Suy hao mối hàn: SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB

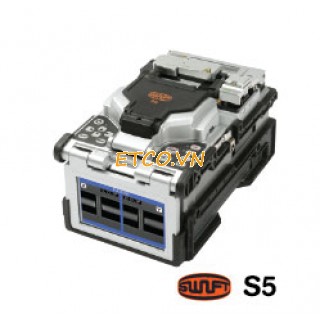

Máy hàn cáp quang Ilsintech Swift S5
Thông số kỹ thuật máy hàn sợi quang:
|
Category |
Description |
|
Fiber alignment |
IPAAS core to core alignment(Image pattern analysis alignment system) |
|
Applicable type of fibers |
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655) EDFA, EI980, Splicing available with different type fiber(SM/MM), ITU-T G.657 |
|
Fiber count |
Single fiber |
|
Applicable fiber dimensions |
Cladding diameter: 80 ~ 150㎛, Coating diameter: 100 ~ 1000㎛ |
|
Fiber setting and cleaved length |
250㎛ : 8~16mm, 900㎛ : 16mm(Application Holder: 8mm) |
|
Splicing modes |
Splice mode: 100, Heat mode: 50 |
|
Typical Splice Loss |
SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB |
|
Return Loss |
> 60dB |
|
Splicing Time |
Splice: Typical 9sec |
|
Splice loss estimate |
Available |
|
Sleeve heating time |
30sec, 90sec(Connector) |
|
Applicable protection sleeve |
40mm, 60mm(fiber), 28mm or 32mm(connector) |
|
Storage of splice result |
The last 9,000 results to be stored in the internal memory.(Image 9,000 results) |
|
Tension test |
2N / 4,4N(Option) |
|
Operating condition |
Altitude: 3,660m above sea level, Temperature: -10℃~50℃, Humidity: 0~95%, Wind: 15m/s, non-condensing, dust proof, water proof, shock proof |
|
Storage condition |
Temperature: -40℃~80℃, Humidity: 0~95% |
|
Dimension |
142(W)ｘ225(L)ｘ132(H)mm(Including rubber) |
|
Weight |
2.5kg(Including battery 3.2kg) |
|
Viewing method and display |
Two CMOS cameras and 4.3-inch color LCD monitor with touch screen |
|
Fiber view and magnification |
X or Y view: 300X, X and Y view: 300X, 187X (Zoom 700X) |
|
Power supply |
DC Lithium polymer battery(DC 14.8V, 8400mAh), 100~240V AC Adapter |
|
No. of splice cycles with battery |
320cycle |
|
Electrode life |
More than 3,000 times |
|
Terminals |
USB, RCA, External Power(DC 12V Available for car cigar jack) |
