Máy hàn cáp quang Ilsintech Swift F3
Máy hàn cáp quang Swift F3 là dòng máy hàn được thiết kế cho ứng dụng FTTx cho các loại cáp quang có đường kính lớp vỏ 0.25mm, 0.9mm, 2mm~3mm, cáp quang trong nhà và ứng dụng hàn đầu nối quang Splice-On Connectors(SOC). Máy hàn cáp quang Swift F3 có trọng lượng cực kỳ nhẹ và nhỏ ngon, lớp vỏ cao su bao ngoài giúp hạn chế tôi đa tác động va đập lên thân máy và đặc biệt là giá thành cực kỳ hấp dẫn.
Máy hàn quang Swift F3 đảm bảo tính thuận tiện và ổn định cũng như hiệu suất cao cho người sử dụng.
Đặc điểm nổi bật máy hàn sợi quang:
- Tương thích với đầu nối quang SOC(splicer on connector)
- Nhỏ gọn, trọng lượng nhẹ, dễ sử dụng
- Giá thành hấp dẫn, chất lượng đảm bảo

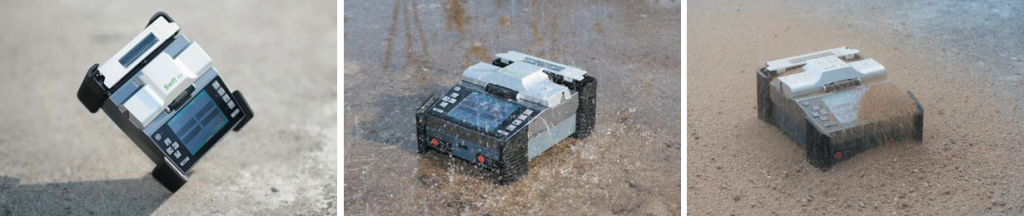

- Chống sốc, chống bụi, chống nước mưa
- Tích hợp hai buồng gia nhiệt
- Kích thước: 140(W) 179(L) 87(H) mm
- Trọng lượng: 1.2 Kg (Include Rubber, Battery 2ea)
- Tốc độ hàn: 7 Sec, Tốc độ gia nhiệt: 20 Sec (0.9mm 45mm)

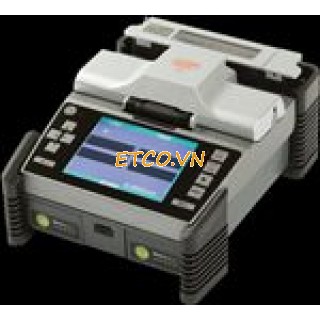

Máy hàn cáp quang Ilsintech Swift F3
Thông số kỹ thuật:
|
Category |
Description |
|
Fiber alignment |
Fixed V-Groove(Clad to Clad) |
|
Applicable type of fibers |
0.25mm, 0.9mm, 2.0mm, 3.0mm, Indoor cable |
|
Fiber count |
Single fiber |
|
Applicable fiber dimensions |
Cladding diameter: 125㎛ / Coating diameter: 250, 900㎛ |
|
Fiber setting and cleaved length |
7.0mm |
|
Splicing modes |
Splice mode: 100, Heater mode:50 |
|
Typical Splice Loss |
SM: 0.03dB, MM: 0.02dB, DS: 0.06dB, NZDS: 0.06dB |
|
Return loss |
> 60dB |
|
Splicing Time |
Typical 7sec |
|
Splice loss estimate |
Available |
|
Sleeve heating time |
20sec(0.9mm fiber), 70sec(Indoor, 3.0mm cable), 80sec(Connector) |
|
Applicable protection sleeve |
45mm,60mm(fiber), 28 or 32mm(connector) |
|
Storage of splice result |
The last 2,000 results to be stored in the internal memory. |
|
Tension test |
1.96N |
|
Operating condition |
Altitude: 5,000m above sea level, Temperature: -10℃~50℃, Humidity: 0~95%,, Wind: 15m/s, non-condensing, dust proof, water proof, shock proof |
|
Storage condition |
Temperature: -40℃~80℃, Humidity: 0~95% |
|
Dimension |
142(W)ｘ183(L)ｘ86(H)mm(Including rubber) |
|
Weight |
0.9kg(Including battery 1.2kg) |
|
Viewing method and display |
Two CMOS cameras and 3.5-inch color LCD monitor |
|
Fiber view and magnification |
X/Y : 170X/190X |
|
Power supply |
DC Lithium polymer battery(DC 14.8V, 1400mAh), 100 ~ 240V AC Adapter |
|
No.of splice cycles with battery |
Typical 140 cycles (0.9mm fiber) |
|
Electrode life |
More than 2,500 times |
|
Terminals |
USB |
