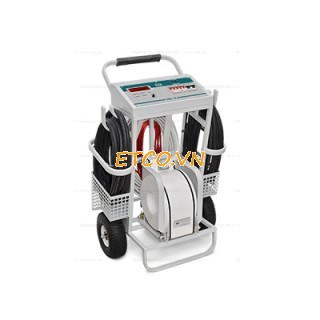

Máy thử nghiệm thiết bị đóng cắt tự động KEP UPA-20 (20kA)
Hãng sản xuất: KEP
Xuất xứ: Ukraine
Model: UPA-20
Thông số kỹ thuật: Máy thử nghiệm thiết bị đóng cắt tự động KEP UPA-20 (20kA)
Dùng để thử nghiệm và mô tả biểu độ đặc tính dòng điện (A)- thời gian (giây s) của các thiết bị đóng cắt dòng điện AC tự động: Máy cắt, áptomat..., Thiết bị có chức năng ghi lại giá trị của dòng điện và thời gian chuyển mạch của thiết bị đóng cắt
Điện áp cung cấp 1 pha AC, V: 380 ± 38 hoặc 220 ± 22
Tần số, Hz: 50 ± 1
Dòng điện ra max tại nguồn AC 220 V, kA: 14
Dòng điện ra max tại nguồn AC 380 V, kA: 20
Dải đo dòng điện thử, kA:4...20
Dải đo dòng điện thử, A: 100-4092
Do thời gian thử dòng điện, s: 1 ... 7200
Do thời gian thử dòng điện, ms: 50 ... 990
Sai số đo lường, % max: 3
Thời gian hoạt động liên tục min tại dòng điện max, s: 10
Công suất tiêu thụ lớn nhất, kW: 55
Trọng lượng bộ nguồn dòng IT-20: 60kg
Trọng lượng bộ điều khiển: 30kg
Kích thước: 960х680х400
Cung cấp bao gồm:
- Bộ điều khiển UPA-20 1 cái
- Nguồn dòng IT-20 1 cái
- Cáp động lực mềm tiết diện 110 mm2 (dài 1 m) 8 cái
- Cáp động lực mềm tiết diện 110 mm2 (dài 1 m) 6 cái
- Cáp nối đất tiết diện 13 mm2 (dài 5 m)
- Kết nối ngõ ra RNO
- HDSD
Automatic circuit breaker tester UPA-20 is designed for testing and ampere-second characterization of automatic AC current circuit breakers. The device allows registering the value of the supplied current and timing the automatic circuit breaker switching interval.
UPA-20 is a mobile device, which could be easily transported to a required testing location.
UPA-20 operates on the principle of varying the power in the primary circuit of the matching power transformer and, respectively, varying the output current, flowing through the automatic circuit breaker under the test. Power regulation could be done either through an external regulator (RNO or VR) or through a built-in thyristor controller.
- Technical Specifications
Characteristic Value AC power supply voltage, V 220±22 or 380±38 Power supply frequency, Hz 50±1 Maximum output current when powered from 220 V circuit, kA 14 Maximum output current when powered from 380 V circuit, kA 20 Test current measurement range, kA 3...20 Range of measurements of the test current supply time, s 1...7200 Range of measurements of the test current supply time, ms 50...990 Reduced error of the test current measurement, % ±3 Reduced error of the measurement of the current flow duration and switching off time, %, max ±3 Continuous running time under the maximum current, s, min 10 Maximum consumed power, kVA 55 Net weight of IT-20 (current supply), kg, max 80 Net weight of the control unit (without flexible busbars), kg, max 20 Dimensions, mm, max 960х680х400 Lifespan, years, avg 10 - Operating Conditions
The device is designed for an indoors operation under the following conditions:
Condition Value Air temperature, °С from -35 to +35 Relative humidity, %, up to 80 at +20° С Atmospheric pressure, kPa (mm hg) 84,0 – 106,7 (630 – 800) - Package Contents
Component Quantity UPA-20 control unit 1 Current source IT-20 1 Mobile trolley 1 Flexible busbar with cross-section 110 mm2 (length 1 m) 8 Flexible busbar with cross-section 110 mm2 (length 2 m) 6 Grounding cable cross-section 13 mm2 (length 5 m) 1 Collector 2 RNO connection outlet 1 RNO (Inom = 120 A) Optional* Cable for connecting RNO to UPA-20 Optional Documentation User's Manual 1 * Delivery terms of RNO are discussed separately.
