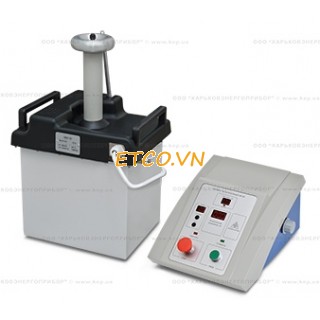

Máy thử cách điện KEP AI-50 (50KV, 10mA)
Hãng sản xuất: KEP
Xuất xứ: Ukraine-EU
Model: AI-50
Thông số kỹ thuật: Máy thử cách điện KEP AI-50 (50KV, 10mA)
Dùng để thử nghiệm cách điện của thiết bị bảo hộ (thanh cách điện), các công cụ điện, cũng như chất cách điện cao áp có tần số biến đổi, bằng cách điều chỉnh điện áp 0-50 kV với việc đo dòng rò.
Nguồn cung cấp AC, V: 220 ± 22
Tần số, Hz: 50 ± 2
Công suất tiêu thụ lớn nhất, kW, max: 1
Số nguồn cao áp: 1
Điện áp ra lớn nhất, kV: 50
Dải điện áp ra, kV:1-50
Sai số, %, max: 3
Dòng điện ra lớn nhất, mA:10
Đo lường dòng điện ra lớn nhất, mA: 9,99
Khu vực bị chiếm đóng bởi các thiết bị (đề nghị, không ít hơn), m2: 2x2
Kích thước bộ điều khiển L × W × H, mm: 390×320×200
Kích thước bộ cao áp L × W × H, mm: 310×400×560
Tổng trọng lượng thiết bị, kg, max 100
Tuổi thọ trung bình: 10 năm
Cung cấp bao gồm:
- Bộ điều khiển 1 cái
- Bộ cao áp BVI-50 kèm cáp 1 cái
- Cáp nguồn (1.8 m) 1 cái
- Cáp cao áp (4 m) 1 cái
- Cáp nối đất (4 m) 2 cái
- Cầu chì Fuse (250 V, 5 A) 2 cái
Insulation testing unit AI-50 designed for insulation testing of protective equipment(insulation rods), electric tools, as well as high voltage insulators variable-frequency, adjustable from 0 - 50 kV, with measurement of the leakage current.
- Technical Specifications
Parameter Value Supply voltage single-phase alternating current, V 220 ± 22 Frequency, Hz 50 ± 2 Highest power consumption, kW, max 1 Number of high voltage sources 1 Highest output voltage, kV 50 Range of AC voltage, kV 1-50 Reduced error of voltage measuremen, %, max 3 Highest output current, mA 10 Maximum measured current, mA 9,99 Area occupied by the device (recommended, no less), m2 2x2 Dimensions control unit L × W × H, mm 390×320×200 Dimensions high voltage unit L × W × H, mm 310×400×560 Total net weight of the device, kg, max 100 Lifespan, years, avg 10 - Operating Conditions
The device is designed for an indoors operation under the following conditions:
Condition Value Air temperature, °С from 0 to +40 Relative humidity, %, up to 80 at +25 °С Atmospheric pressure, kPa (mm hg) 84,0 – 106,7 (630 – 800) The device is operated by a single member of staff, who have the permission to work with the installations with voltages of 1000 V and over. The operator should have at least 3rd level of appropriate Safety Regulations for working with installations with voltages of 1000 V and over.
- Package Contents
Name Quantity Сontrol unit 1 High voltage unit BVI-50 with cable connection (complete) 1 Power cable (1.8 m) 1 Cable with a lantern and trailer 1 High voltage cable (4 m) 1 Grounding cable (4 m) 2 Fuse (250 V, 5 A) 2 Documentation Manual 1 Metrological certification GP "Harkovstandartmetrologiya" Optional - Warranty
The Manufacturer guarantees the AI-50 conformity with the current technical documentation and the relevant Electrical and Safety codes and standards.
Limited Warranty period is 12 months from date of shipment of the apparatus to the consumer.
