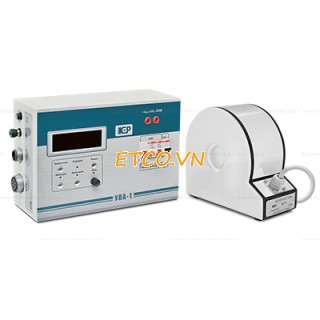

Máy thử nghiệm thiết bị đóng cắt tự động KEP UPA-1 (1kA)
Hãng sản xuất: KEP
Xuất xứ: Ukraine
Model: UPA-1
Thông số kỹ thuật: Máy thử nghiệm thiết bị đóng cắt tự động KEP UPA-1 (1kA)
Dùng để thử nghiệm và mô tả biểu độ đặc tính dòng điện (A)- thời gian (giây s) của các thiết bị đóng cắt dòng điện AC tự động: Máy cắt, áptomat..., Thiết bị có chức năng ghi lại giá trị của dòng điện và thời gian chuyển mạch của thiết bị đóng cắt
Nguồn cung cấp AC, V:220±22
Tần số, Hz: 50±1
Dòng điện ra lớn nhất khi điện áp vào 220 V AC, kA: 1,2
Đo lường dòng điện thử, kA: 0,10...1
Sai số %: ±3
Đo thời gian thử dòng điện: 50 ms – 990 ms; 1 s – 7200 s
Thời gian chạy liên tục min khi dòng điện max, s: 10
Công suất tiêu thụ max, kVA: 5
Trọng lượng IT-1 (Nguồn dòng), kg, max: 13
Trọng lượng bộ điều khiển (chưa bao gồm cáp), kg, max: 3
Trọng lượng cáp mềm (dài 1 m, tiết diện 110 mm2), kg, max: 1,2
Kích thước bộ điều khiển, mm, max: 340х210х140
Kích thước bộ nguồn dòng IT-1, mm, max: 250х220х115
Cung cấp gồm:
- Bộ điều khiển UPA-1 1 cái
- Nguồn dòng IT-1 1 cái
- Cáp động lực mềm tiết diện 110 mm2 (dài 1 m) 2 cái
- Dây cáp mềm (2 m) 4 cái
- Kết nối đầu ra RNO 1cái
- Cáp nguồn UPA-1 1 cái
- Chốt để kết nối thanh cái 1 bộ
- HDSD
Automatic circuit breaker tester UPA-1 is designed for testing and ampere-second characterization of automatic AC current circuit breakers. The device allows registering the value of the supplied current and timing the automatic circuit breaker switching interval.
UPA-1 is a mobile device, which could be easily transported to a required testing location.
UPA-1 operates on the principle of varying the power in the primary circuit of the matching power transformer and, respectively, varying the output current, flowing through the automatic circuit breaker under the test. Power regulation could be done either through an external regulator (RNO or VR) or through a built-in thyristor controller.
- Technical Specifications
Characteristic Value Single-phase AC power supply voltage, V 220±22 Power supply frequency, Hz 50±1 Maximum output current when powered from 220 V AC circuit, kA 1,2 Test current measurement range, kA 0,10...1 Reduced error of the test current measurement, % ±3 Absolute error of the current flowing time and the switching off time measurement in the range from 50 ms to 990 ms, ms, max ±20 Reduced error of the current flowing time and the switching off time measurement in the range from 1 s to 7200 s, %, max ±3 Continuous running time under the maximum current, s, min 10 Maximum consumed power, kVA 5 Net weight of IT-1 (current supply), kg, max 13 Net weight of the control unit (without flexible busbars), kg, max 3 Net weight of the flexible busbar (length 1 m, cross-section 110 mm2), kg, max 1,2 Dimensions of the control unit, mm, max 340х210х140 Dimensions of the IT-1, mm, max 250х220х115 Lifespan, years, avg 10 - Operating Conditions
The device is designed for an indoors operation under the following conditions:
Condition Value Air temperature, °С from -10 to +40 Relative humidity, %, up to 85 at +25° С Atmospheric pressure, kPa (mm hg) 84,0 – 106,7 (630 – 800) - Package Contents
Component Quantity UPA-1 control unit 1 Current source IT-1 1 Flexible busbar with cross-section 110 mm2 (length 1 m) 2 Flexible wire (2 m) 4 RNO connection outlet 1 Power cable UPA-1 1 Fasteners for connecting busbars, sets 1 RNO (Inom = 12 A) Optional* Cable for connecting RNO to UPA-1 Optional* Documentation User's Manual 1 * Delivery terms of RNO are discussed separately.
