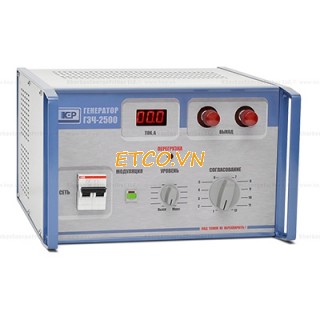

Máy phát tần số âm thanh (Audio) KEP GZCH-2500 (1024/2048 Hz)
Hãng sản xuất: KEP
Xuất xứ: Ukraine
Model: GZCH-2500
Tính năng: Máy phát tần số âm thanh (Audio) KEP GZCH-2500 (1024/2048 Hz)
+ Máy phát tần số âm thanh (Audio) KEP GZCH-2500 (1024/2048 Hz) được thiết kế để định vị, xác định độ sâu của cáp ngầm, và xác định điểm ngắn mạch của lõi cáp, sử dụng phương pháp quy nạp.
+ Điên áp vào 22V, 50Hz qua mạch đóng cắt tự động và một thyristor chỉnh lưu nguồn, bộ lọc điện dung và một biến tần bán dẫn, tải là biến áp đầu ra.
+ GZCH-2500 có chế độ điều chế âm tần, bảo vệ và chống quá dòng, điều chỉnh phẳng và vô cấp điện áp đầu ra.
+ GZCH-2500 có tính năng đặc biệt trong điều chế tần số thấp của tín hiệu đầu ra. Việc điều chế được thực hiện bởi các xung hình chữ nhật với tần số 1.5-3 Hz, do đó trong nửa thời gian đầu của điều chế điện áp, tín hiệu với tần số 1024 Hz được phát, trong nửa thời gian sau, tín hiệu với tần số 2048 Hz được phát. Ưu điểm của phương pháp điều chế này là nếu bộ thu chấp nhận tần số 1024 Hz và 2048 Hz (ví dụ P-900), nó sẽ có thể chuyển đổi giữa hai bộ thu trên chính nó. Trong chế độ phát liên tục, tín hiệu với tần số 1024 Hz được phát
Thông số kỹ thuật: Máy phát tần số âm thanh (Audio) KEP GZCH-2500 (1024/2048 Hz)
- Công suất đầu ra trong chế độ liên kết (nhỏ nhất): 2500W
- Điện áp ra lớn nhất trong khi chạy không tải: 300 V
- Dòng điện ra lới nhất: 50 A
- Tần số phát: 1024/2048 Hz
- Điều chế tần số: 1,5 - 3 Hz
- Số trạng thái phù hợp với tải: 12
- Dải điện trở tải: 0.5 ... 150
- Nguồn cấp AC: 220±22 V
- Công suất tiêu thu (Max): 3000 W
- Kích thước: 320х360х200 mm
- Khối lượng: 15 kg
Điều kiện hoạt động:
Thiết bị này được thiết kế để hoạt động trong nhà theo các điều kiện sau đây:
- Nhiệt độ môi trường: -20 - 40 °С
- Độ ẩm tương đối: 80% tại 25 °С
- Áp suất khí quyển: 84,0 – 106,7 (630 – 800) kPa (mm hg)
Cung cấp bao gồm:
Audio-frequency generator GZCH-2500: 01set
The cable for connecting to a cable under the test: 2units
User's Manual: 1
GZCH-2500 Audio-frequency generator
Audio-frequency generator GZCH-2500 is designed for locating underground communication and power cables and determining the depth of their position, as well as pinpointing the places of short circuits of the cable cores using induction method.
Input AC voltage 220 V, 50 Hz through the automatic circuit breaker and a thyristor is fed to the power rectifier, capacitive filter and then to a transistor inverter, the load of which is the output transformer.
The generator has a audio-frequency modulation mode, protection against overcurrent, smooth and scalar adjustments of the output voltage.
The generator features a special way of low-frequency modulation of the output signal. The modulation is performed by pulses of the rectangular shape with 1.5-3 Hz frequency, so that during the first half period of the modulating voltage the signal with 1024 Hz frequency is generated, while during the second half-period - one with 2048 Hz frequency. The advantage of this modulation method is that if the receiver accepts frequencies of 1024 Hz and 2048 Hz (for example, P-900), it would be possible to switch between the two on the receiver itself. In the continuous generation mode, the signal with 1024 Hz frequency is generated.
- Technical Specifications
Characteristic Value Output power in the coherent mode, W, min 2500 Maximum output voltage while ideling, V 300 Maximum output current, A 50 Generation frequency, Hz 1024/2048 Modulation frequency, Hz 1.5-3 Number of stages to match of the load 12 Load resistance range 0.5...150 Single-phase AC power supply voltage, V 220±22 Maximum consumed power, W 3000 Dimensions, mm 320х360х200 Net weight, kg, max 15 - Operating Conditions
The device is designed for an indoors operation under the following conditions:
Condition Value Air temperature, °С from -20 to +40 Relative humidity, %, up to 80 at +25° С Atmospheric pressure, kPa (mm hg) 84,0 – 106,7 (630 – 800) - Package Contents
Component Quantity Audio-frequency generator GZCH-2500 1 The cable for connecting to a cable under the test 2 Documentation User's Manual 1
