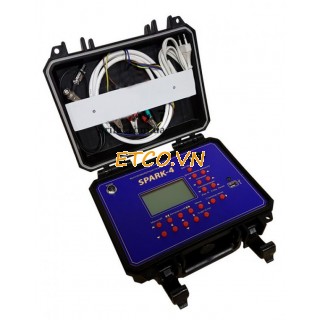

Máy đo vị trí lỗi cáp TDR DET SPARK-4
Hãng sản xuất: DET
Model: SPARK-4
Xuất xứ: Ukraine
Tính năng: Máy đo vị trí lỗi cáp TDR DET SPARK-4
- Máy đo độ phản xạ dao động điện áp cao "SPARK-4" được thiết kế cho các vị trí lỗi khoảng cách của cáp truyền thông và nguồn điện.
- Thiết bị cho phép:
+ Phát hiện và tìm khoảng cách đến vị trí hư hỏng hoặc gián đoạn bằng cách sử dụng phương pháp vị trí (phản xạ) cho cáp đối xứng và không đối xứng;
+ Đo chiều dài của cáp (bao gồm cả trong cuộn và cuộn) hoặc khoảng cách đến điểm đứt hoặc ngắn mạch; để lưu trong bộ nhớ, lưu trữ và xử lý kết quả đo; như một phần của xe tải thử nghiệm hoặc SWGB , để tìm khoảng cách đến thiệt hại trong dây cáp dài tới 15,3* km bởi tất cả các loại thiệt hại mà không cần sử dụng cách điện hoàn toàn cho mỗi lần đốt.
*Theo yêu cầu sửa đổi của khách hàng là có thể với khoảng cách
lên tới 35 km
- Phương pháp đo cho các vị trí lỗi khoảng cách:
+ TDR;
+ ARC **;
+ ICE**;
+ Decay**.
** Có thể sử dụng cùng với SWGB hoặc xe tải thử nghiệm
- Ngoài ra, máy đo độ phản xạ cung cấp hoạt động với các thiết bị ổn định hồ quang khác nhau, để đo khoảng cách đến vị trí lỗi của cáp cấp điện.
- Thiết bị cho phép bạn lưu số lượng hình ảnh phản chiếu không giới hạn trên phương tiện lưu trữ ngoài (ổ flash USB) hoặc so sánh bất kỳ hình ảnh hai mặt nào giữa nhau trong quá trình đo. Với ổ flash USB được kết nối, người vận hành có thể so sánh không giới hạn số lượng nhật ký phản xạ khác nhau trong quá trình đo.
- Chú ý! Việc xử lý các biểu đồ phản xạ đã lưu trên máy tính được thực hiện với sự trợ giúp của một chương trình đặc biệt, được truyền tới người tiêu dùng có tính đến các yêu cầu của anh ta để làm việc với chương trình.
Cung cấp bao gồm: Máy đo vị trí lỗi cáp TDR DET SPARK-4
1. High-voltage reflectometer SPARK-4
2. Sensor of impulse voltage DIN-1
3. The sensor pulse current DIT-1
4. Connecting cable low-voltage
5. Connecting cable coaxial
6. User manual
7. Set of cables and connectors
8. Adder
